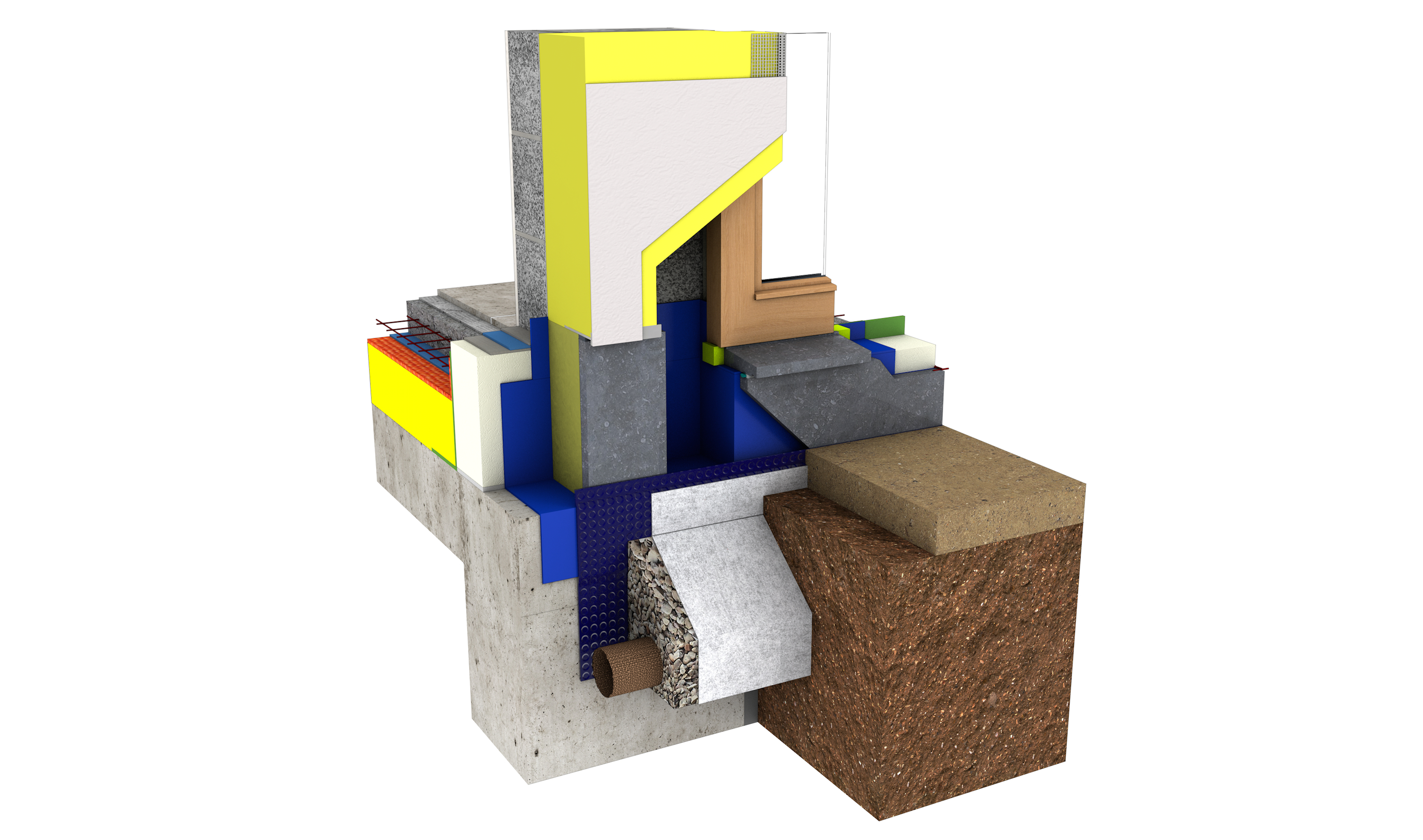

1. Étanchéité
-
2. Plinthe en pied de façade
-
3. Bloc isolant
-
4. Revêtement de sol
-
5. Chape
-
6. Membrane éventuelle (feuille PE)
-
7. Isolation acoustique
-
8. Isolation thermique du plancher
-
9. Dalle portante (béton armé coulé, par exemple)
-
10. Membrane d'étanchéité à l'air éventuelle
-
11. Matériau drainant
-
12. Collecteur
-
13. Filtre
-
14. Joint souple
-
15. Menuiserie
-
16. Retour de la plinthe en pied de façade
-
17. Seuil en pierre
-
18. Retour de l'enduit extérieur
-
19. Ancrage de la plinthe
- 20. Isolant thermique incompressible et insensible à l'humidité
-
1. Étanchéité
-
2. Membrane à excroissances
-
3. Bloc de maçonnerie isolant
-
4. Revêtement de sol
-
5. Chape
-
6. Membrane éventuelle (feuille PE)
-
7. Isolation acoustique
-
8. Membrane d'étanchéité à l'air éventuelle
-
9. Isolation thermique du plancher
-
10. Dalle portante (béton armé coulé, par exemple)
-
11. Matériau drainant
-
12. Collecteur
-
13. Filtre
-
14. Barrière anticapillaire
-
15. Isolant résistant à l'humidité derrière la plinthe
-
16. Ancrage de la plinthe
-
17. Plinthe en pied de façade
-
18. Profilé de départ en PVC (ETICS)
-
19. Bande d'étanchéité (ETICS) (également appelée bande compressible)
-
20. Panneau d'isolation (ETICS)
-
21. Colle (ETICS)
- 22. Enduit (ETICS)
Aspects à prendre en compte
- La pose excentrée de la menuiserie (pose en 'applique'), c'est-à-dire vers l'extérieur par rapport à la maçonnerie portante, est à privilégier pour des raisons énergétiques. - À cet effet, la menuiserie et son seuil doivent être munis d'un support supplémentaire. La menuiserie est fixée à la dalle de béton à l'aide d'ancrages ou repose sur un élément isolant comme c'est le cas ici.
- Pour éviter une fissuration du carrelage parallèlement à la menuiserie extérieure, on veillera à ce que l'isolation de la dalle ne soit pas interrompue à sa périphérie par un élément isolant, afin que la chape ne doive pas être prolongée sur les deux matériaux (voir Buildwise Magazine 2014/1, p. 13). Par conséquent, au niveau de la baie de porte, l'élément isolant devra être positionné en débord vers l'extérieur.
- Dans le cas illustré, la plinthe en pied de façade repose sur la dalle de fondation et est fixée, en partie supérieure, dans les joints latéraux dans la maçonnerie. L'ancrage doit être adapté au type de maçonnerie présent à cet endroit (en l'occurrence, un bloc isolant).
- Si des exigences acoustiques sont d'application (dans un environnement moyennement à fortement bruyant), un précadre prolongeant la partie fixe du châssis et faisant partie intégrante de cette dernière doit être mis en oeuvre sur les côtés et au-dessus des profilés de menuiserie, afin de limiter les fuites acoustiques au droit du raccord avec le gros oeuvre.
- Une membrane d'étanchéité à joints soudés ou collés (n° 1) est nécessaire pour éviter toute infiltration latérale. Comme l'adhérence de cette membrane au support n'est pas toujours garantie, il y a lieu de prévoir un drainage en pied de façade (sauf si le sol est très perméable). Certains produits d'étanchéité liquides sont toutefois aptes à résister à une pression d'eau temporaire et ne nécessitent donc pas de drainage complémentaire. Il importe bien entendu de se conformer scrupuleusement aux instructions du fabricant en ce qui concerne les conditions de mise en oeuvre de ces produits et la préparation du support.
- Si l'on souhaite réduire l'écart de niveau entre le revêtement extérieur et le Sol intérieur pour améliorer l'accessibilité des baies de porte, il y a lieu de se référer à la fiche 1.6.
