1. Fig. 1. Raccord aux menuiseries (coupes horizontales)
Légende :
A. Situation existante
B. Situation 1 après rénovation : remplacement éventuel de la menuiserie sans modification du jour accompagné de l’élimination du resserrage de la
coulisse. Postisolation éventuelle de la coulisse et pose de l’ETICS après arasement des battées de la maçonnerie
C. Situation 2 après rénovation : remplacement de la menuiserie avec précadre (diminution du jour) accompagné de l’élimination du resserrage de la coulisse. Postisolation éventuelle de la coulisse et pose de l’ETICS sans arasement des battées de la maçonnerie
1. Maçonnerie de parement
-
2. Coulisse (creux)
-
3. Maçonnerie portante
-
4. Enduit intérieur
-
5. Resserrage éventuel de la coulisse
-
6. Seuil en pierre bleue
-
7. Menuiserie existante
-
8. Tablette de fenêtre
-
9. Parachèvement (ETICS)
-
10. Couche d’isolation (ETICS)
-
11. Isolation éventuelle de la coulisse
-
12. Maçonnerie arasée
-
13. Isolation du retour de baie (ETICS)
-
14. Bande d’étanchéité comprimée
-
15. Nouveau seuil
-
16. Menuiserie existante ou neuve
-
17. Maçonnerie non arasée
-
18. Menuiserie neuve à double cadre (précadre)
X : largeur visible du cadre dormant
-
1. Maçonnerie portante
-
2. Fig. 2. Raccord aux menuiseries (coupes verticales)
Légende :
A. Situation existante
B. Situation 1 après rénovation : remplacement éventuel de la menuiserie accompagné de la post-isolation de la coulisse; arasement
du linteau intégré au parement; remplacement du seuil existant par un seuil en aluminium et une couche d’isolation interposée; pose de l’ETICS
1. Maçonnerie portante
2. Coulisse (creux)
-
3. Maçonnerie de parement
-
4. Enduit intérieur
-
5. Seuil en pierre bleue
-
6. Menuiserie existante
-
7. Tablette
-
8. Couche d’isolation (ETICS)
-
9. Parachèvement (ETICS)
-
10. Isolation du retour (ETICS)
-
11. Bande d’étanchéité comprimée
-
12. Menuiserie existante ou neuve
-
13. Seuil en aluminium neuf sur profilés en L
-
14. Isolation interposée
-
17. Isolation éventuelle de la coulisse
- 19. Linteau arasé
-
1. Maçonnerie portante
-
2. Coulisse (creux)
-
3. Fig. 3. Raccord aux menuiseries (coupes verticales)
Légende :
C. Situation 2 après rénovation : remplacement de la menuiserie avec
précadre dans la partie supérieure; postisolation éventuelle de la coulisse; remplacement du seuil existant par un seuil en aluminium et une couche d’isolation interposée; pose de l’ETICS
D. Situation 3 après rénovation : remplacement éventuel de la menuiserie sans précadre; postisolation éventuelle de la coulisse; remplacement du seuil existant par un seuil en pierre bleue et une couche d’isolation interposée; pose de l’ETICS
1. Maçonnerie portante
2. Coulisse (creux)
3. Maçonnerie de parement
-
4. Enduit intérieur
-
8. Couche d’isolation (ETICS)
-
9. Parachèvement (ETICS)
-
10. Isolation du retour (ETICS)
-
11. Bande d’étanchéité comprimée
-
12. Menuiserie existante ou neuve
-
13. Seuil en aluminium neuf sur profilés en L
-
14. Isolation interposée
-
15. Menuiserie neuve
-
16. Double cadre (précadre)
-
17. Isolation éventuelle de la coulisse
-
18. Seuil neuf en matériau pierreux sur profilés en L
- 20. Linteau ne pouvant pas être arasé
-
1. Maçonnerie portante
-
2. Isolation de la coulisse
-
3. Maçonnerie arasée
-
4. Fig. 4. Maçonnerie arasée, seuil en aluminium et ETICS avec enduit (vue 3D)
Légende :
1. Maçonnerie portante
2. Isolation de la coulisse
3. Maçonnerie arasée
4. Couche d’isolation (ETICS)
-
5. Isolation du retour (ETICS)
-
6. Bande d’étanchéité comprimée
-
7. Isolation interposée
- 8. Nouveau seuil (aluminium)
-
1. Maçonnerie portante
-
2. Isolation de la coulisse
-
3. Maçonnerie arasée
-
4. Couche d’isolation (ETICS)
-
5. Fig. 5. Maçonnerie arasée, seuil en matériau pierreux et ETICS avec revêtement dur (vue 3D)
Légende :
1. Maçonnerie portante
2. Isolation de la coulisse
3. Maçonnerie arasée
4. Couche d’isolation (ETICS)
5. Isolation du retour (ETICS)
-
6. Bande d’étanchéité comprimée
-
7. Isolation interposée
-
8. Nouveau seuil en matériau pierreux
-
9. Isolation posée derrière le seuil épais
- 10. Mastic d’étanchéité et fond de joint
Nous renvoyons le lecteur à la NIT 295 pour les recommandations générales relatives à la rénovation d’un mur creux au moyen d’un ETICS.
Facteurs stratégiques
La largeur visible ‘X’ du cadre dormant doit être suffisante pour que l’ETICS posé sur les retours de baie forme une nouvelle battée par rapport à la menuiserie existante (voir la figure 1A). Étant donné que cette largeur est rarement suffisante, il y a lieu de prendre des mesures adéquates, à savoir l’arasement de la maçonnerie (voir les figures 1B, 2B, 4 et 5) ou l’augmentation de la largeur du cadre fixe lors du remplacement de la menuiserie (voir les figures 1C et 3C).
Les détails et les mesures dépendent de :
- l’épaisseur prévue de l’ETICS posé sur les retours de baie
- la possibilité d’araser ou non les battées de la maçonnerie
- la postisolation de la coulisse (à privilégier)
- le remplacement ou non de la menuiserie.
Isolation des retours de baie
À l’exception du cas le plus favorable (coulisse non resserrée et isolée), dans lequel 1 cm d’isolation au droit des retours suffit, on conseille de :
- prévoir idéalement 3 cm d’isolation au droit des retours
- ne pas poser moins de 2 cm d’isolation au droit des retours si l’on souhaite éliminer le risque de condensation de surface (voir aussi la NIT 153).
Ces recommandations s’appliquent tant aux retours latéraux qu’à la partie supérieure de la baie de façade.
En raison de la faible largeur visible du cadre fixe existant de la menuiserie, il est rarement possible de poser un isolant de cette épaisseur minimale au droit des retours sans prendre les mesures mentionnées plus haut. S’il s’avère impossible d’araser le linteau en béton armé ou si la largeur du cadre fixe de la menuiserie est insuffisante, par exemple, on prévoira au moins 1 cm (de préférence 2 cm) d’isolation rapportée au droit des retours (voir no 10 à la figure 3D). Bien que cette solution soit moins efficace d’un point de vue thermique (déperditions accrues et risque de condensation de surface), elle est à privilégier à l’absence d’isolation.

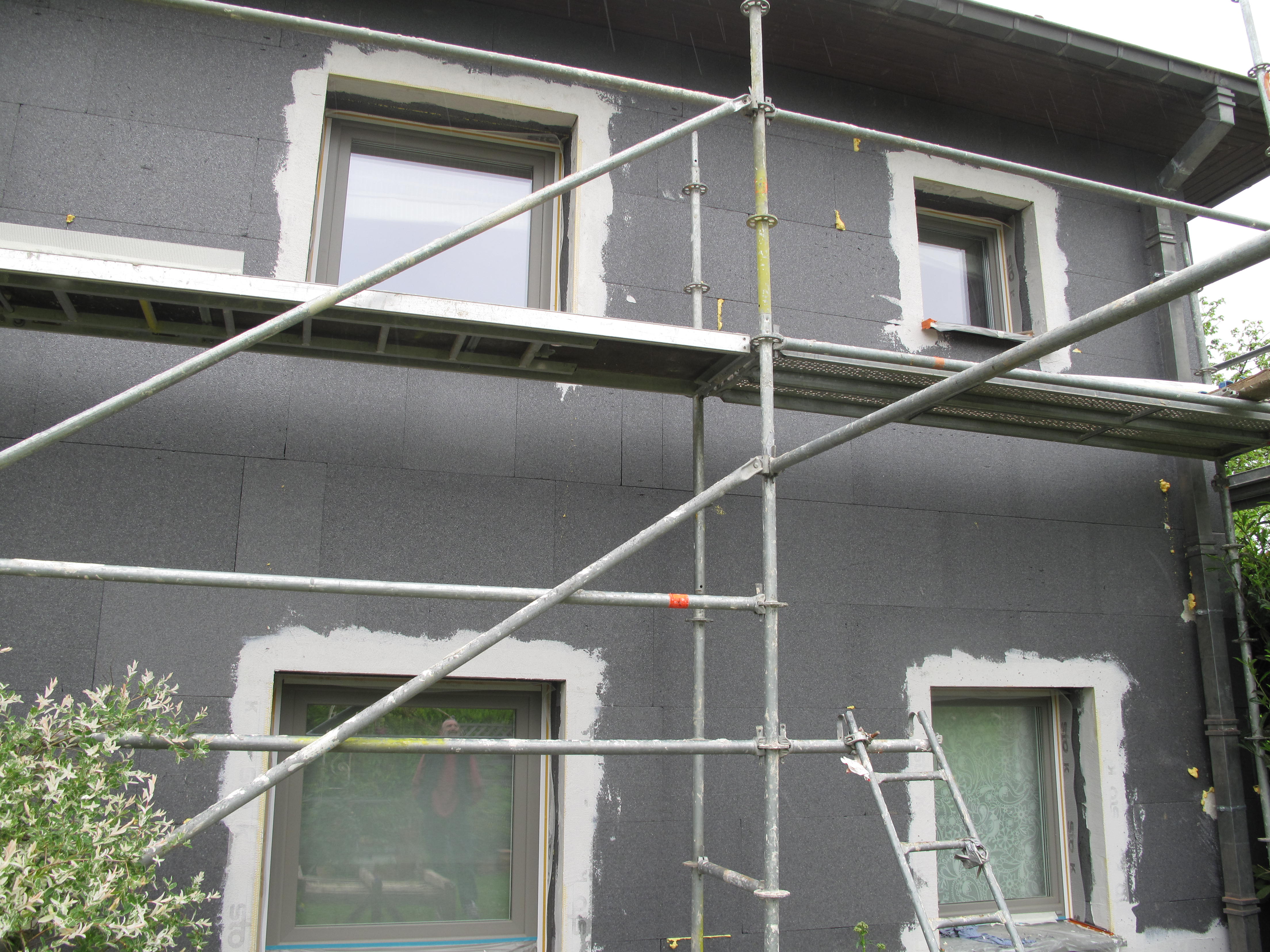

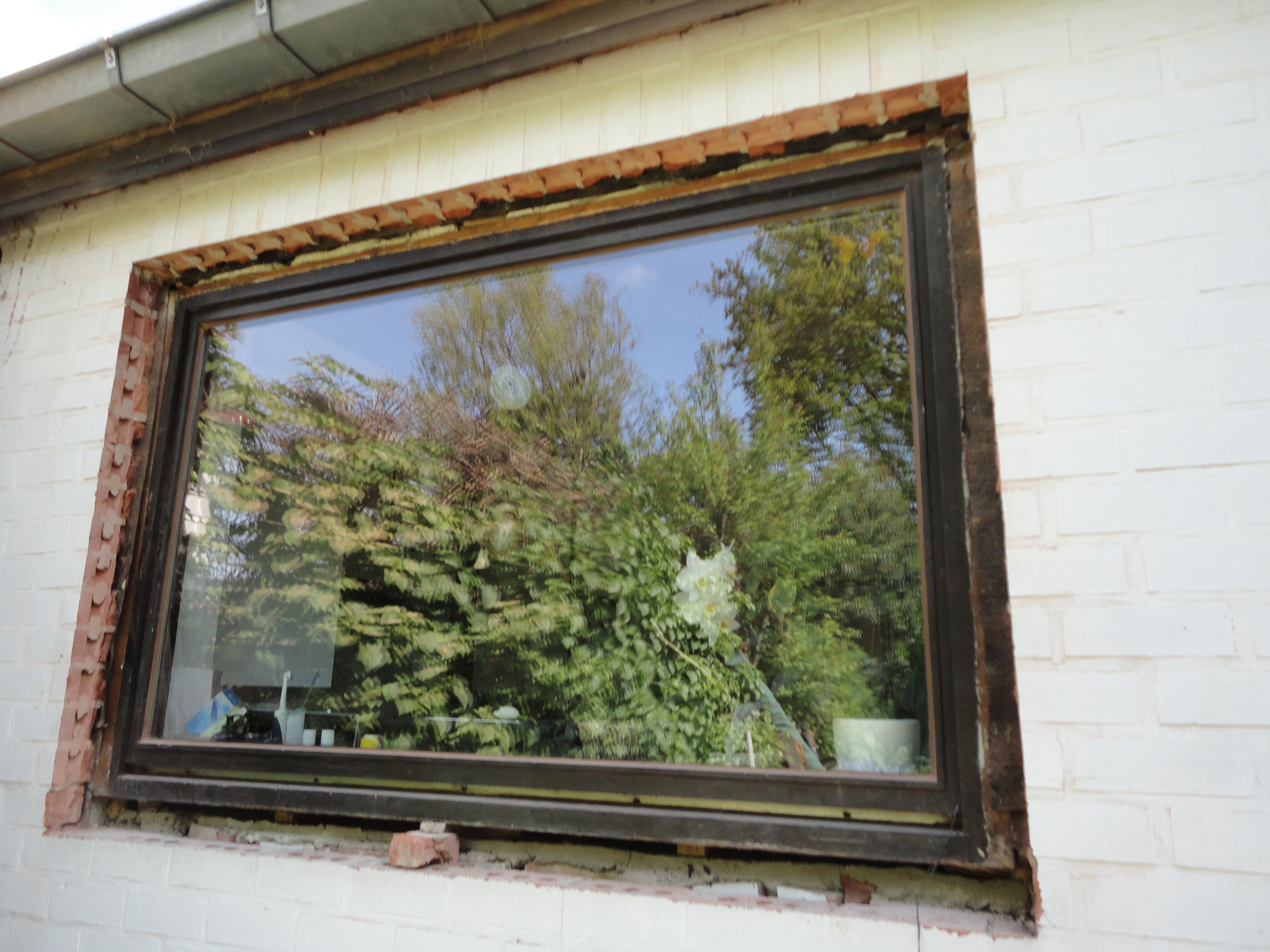

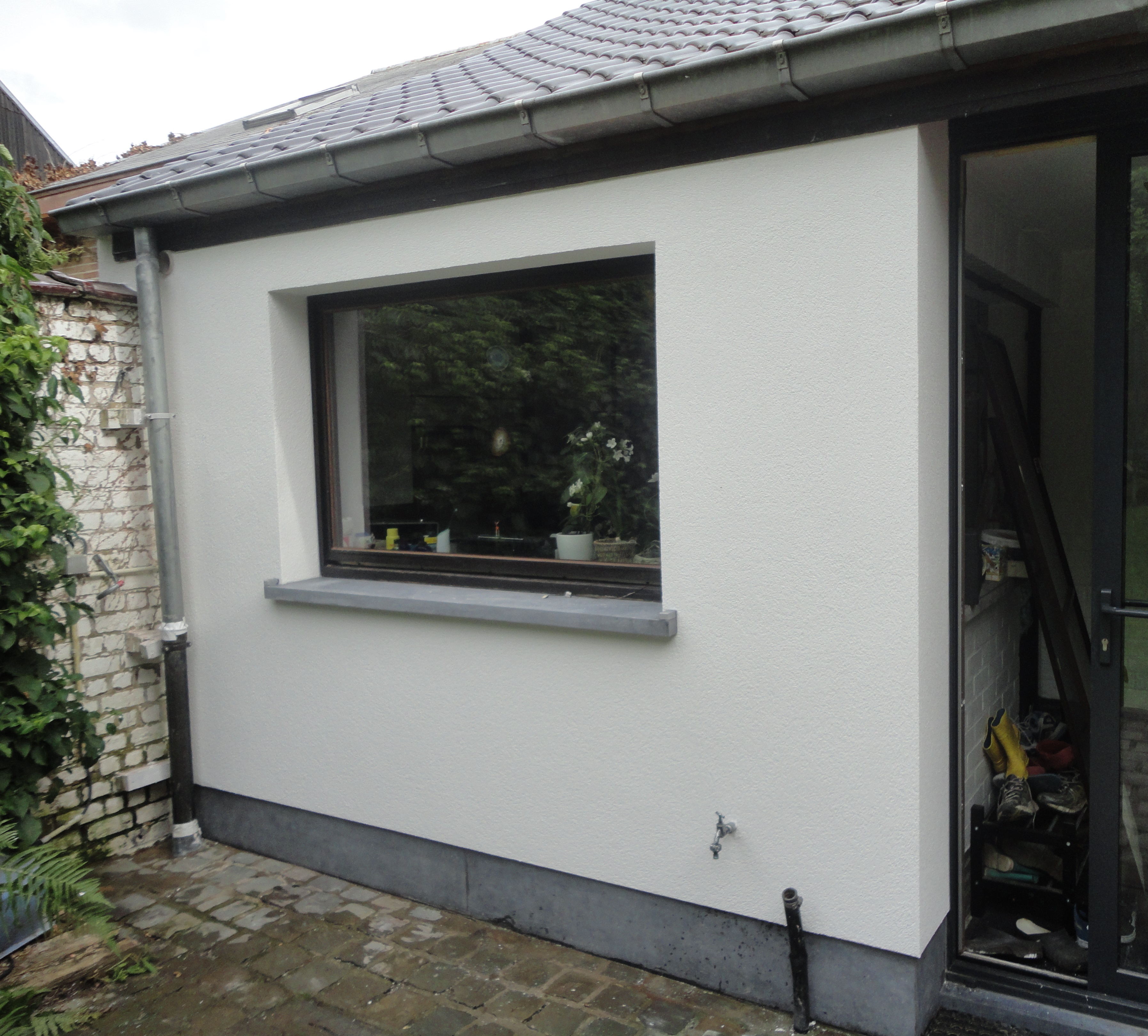

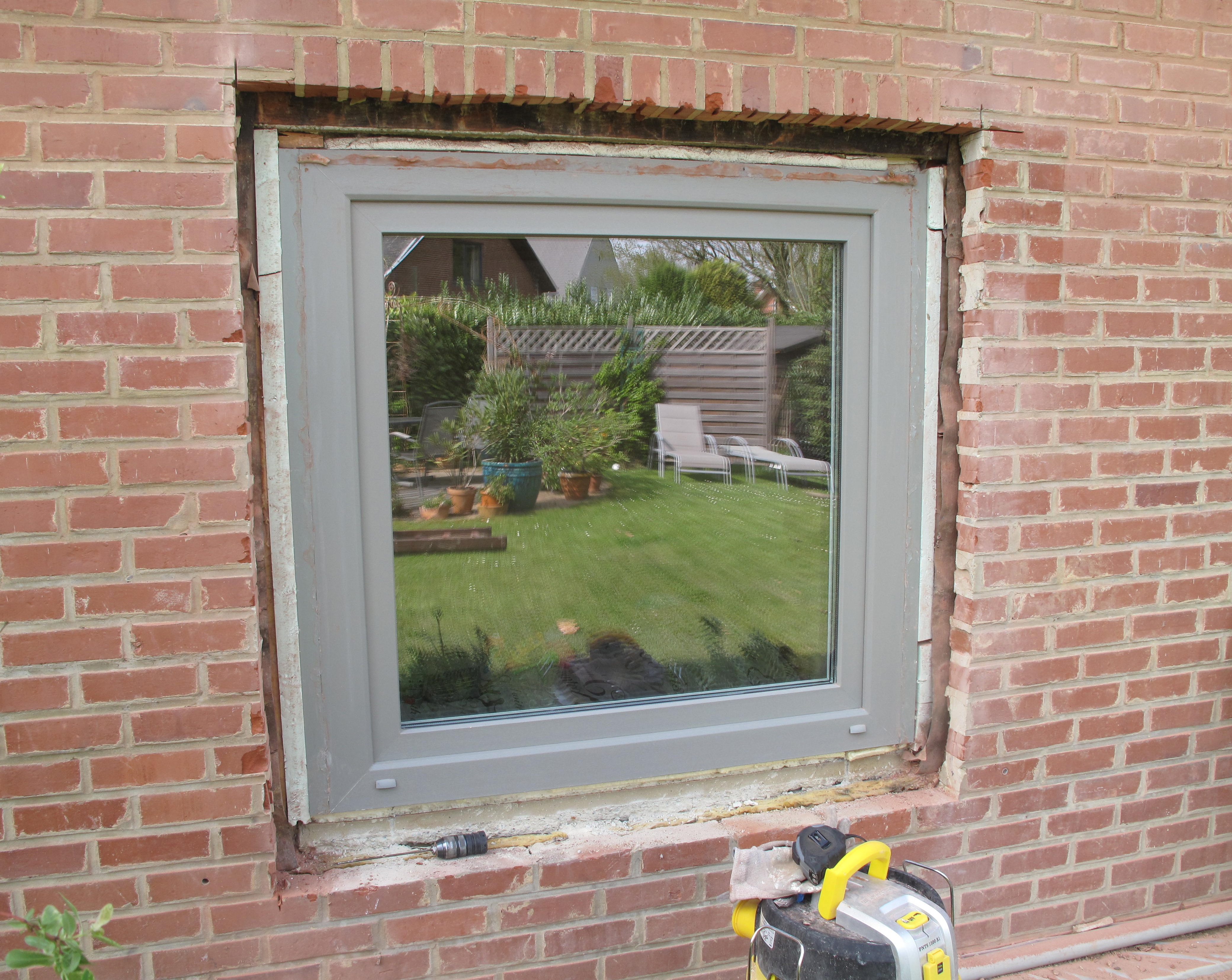

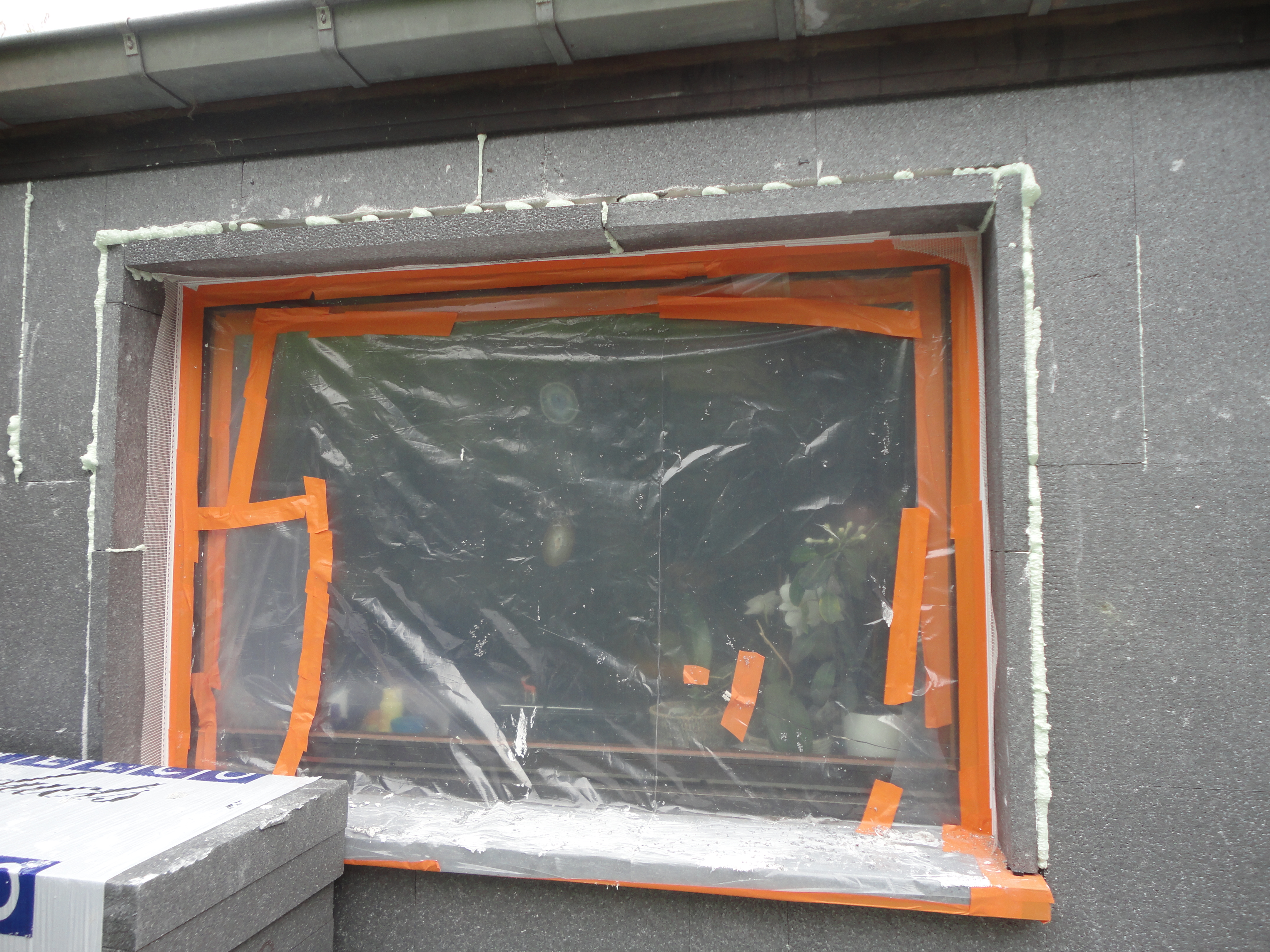

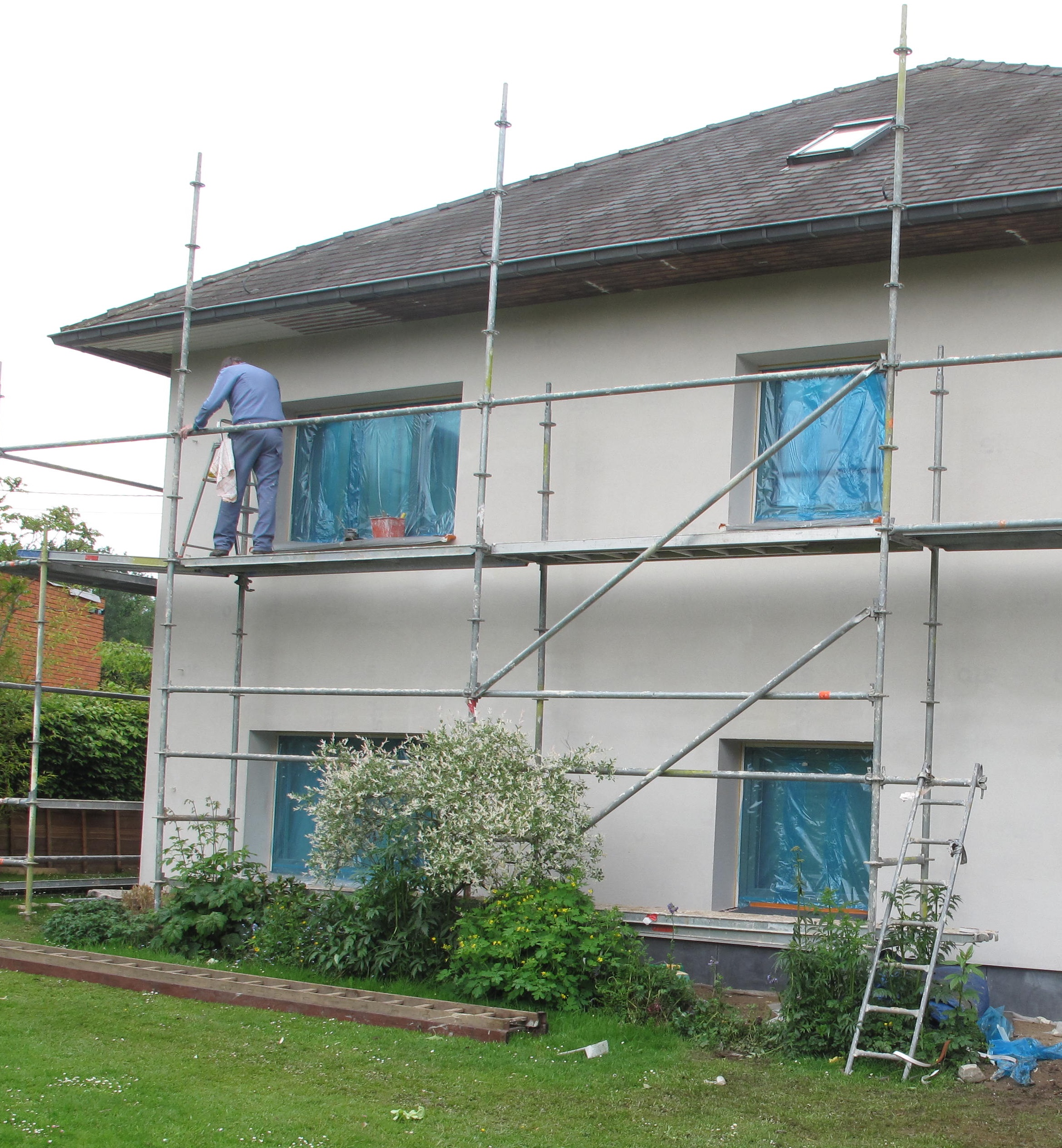

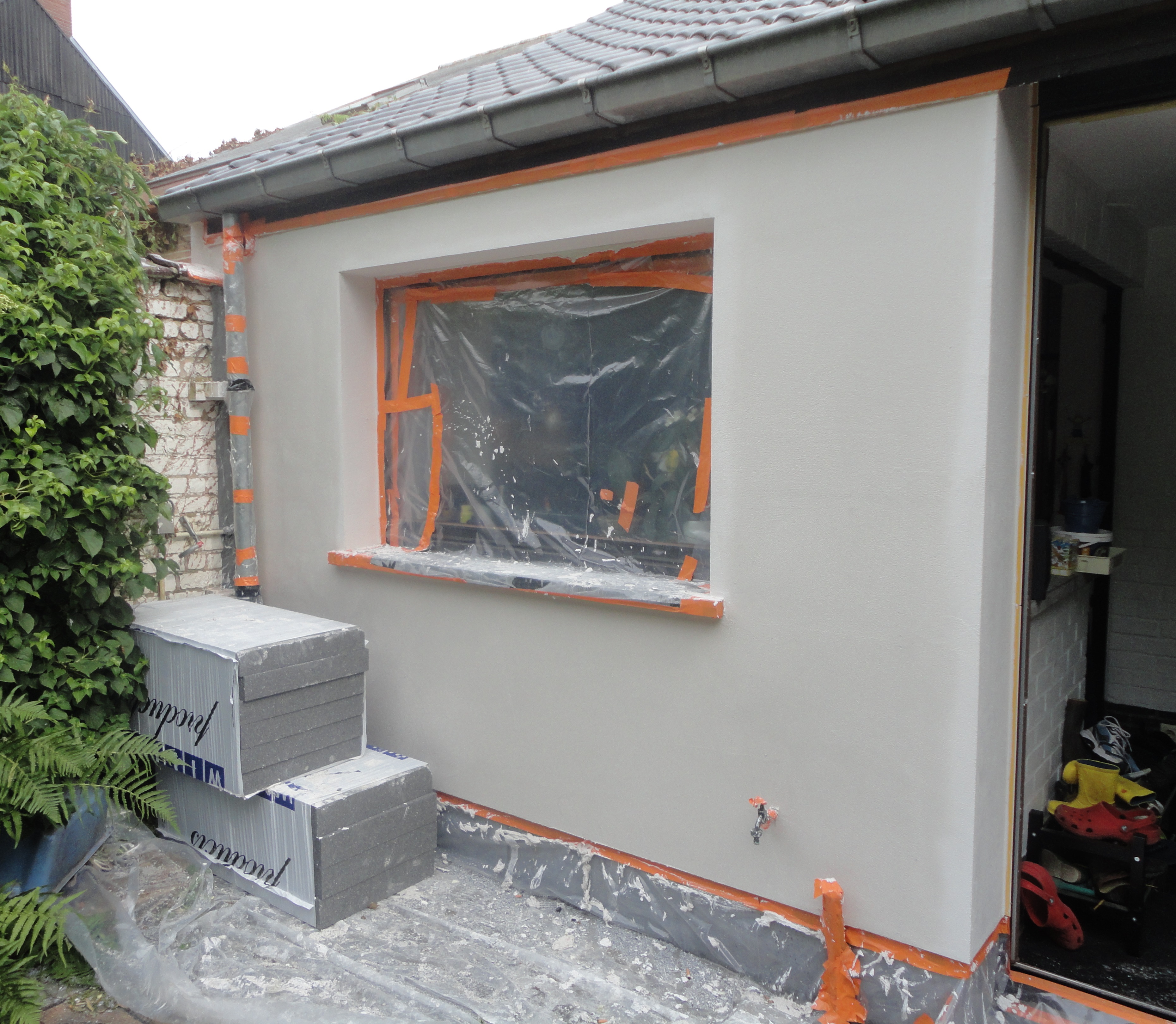

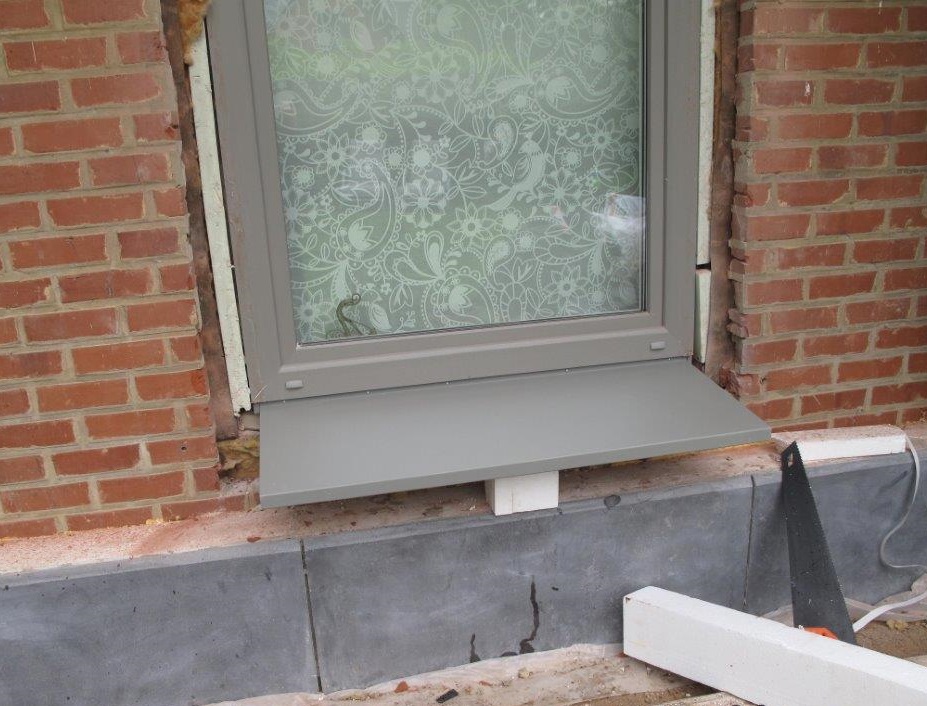

Interventions au droit du seuil
Une attention particulière doit être accordée au maintien de la stabilité de la menuiserie, qui repose souvent en partie sur le seuil existant. Ce dernier fera place à :
- d’une part, une couche d’isolation dont la nature, l’épaisseur et la forme sont adaptées. Selon que la coulisse est isolée ou non, il est conseillé de prévoir respectivement au moins 2 cm ou 3 cm d’isolation sous le seuil. On devra néanmoins ajuster ces épaisseurs pour compenser la hauteur du seuil déposé
- d’autre part, un nouveau seuil doté de rehausses latérales et arrière. On optera soit pour un seuil mince en aluminium laqué, soit pour un seuil épais en pierre bleue ou en béton. Il convient d’utiliser un matériau d’isolation adapté d’au moins 2 cm d’épaisseur pour créer une coupure thermique à l’arrière d’un seuil épais.
