Grâce à la réalité augmentée (RA), vous pouvez visualiser vos nœuds constructifs en 3D sur le chantier et de façon interactive sur votre smartphone ou tablette. Vous comprenez ainsi rapidement la structure du bâtiment et évitez les erreurs. Apprenez-en plus sur les avantages et le fonctionnement de cette technologie.
Les informations concernant la réalisation des nœuds constructifs sont encore trop souvent communiquées sur papier. S’il manque une information manque ou celle-ci n’est pas claire, le dessin peut être mal interprété. En outre, le dessin se limite généralement aux éléments qui sont représentés en coupe. Cela peut entraver la compréhension du fonctionnement des nœuds constructifs complexes en trois dimensions.
La réalité augmentée permet de visualiser ces nœuds sur place via un smartphone ou une tablette. Vous voyez alors s’afficher un modèle 3D interactif qui se superpose à la réalité.
Meilleure compréhension
La réalité augmentée permet de visualiser les nœuds constructifs en 3D, ce qui facilite la compréhension des détails complexes.
Moins d’erreurs
La RA représente les nœuds constructifs dans leur environnement réel, réduisant ainsi les risques d’interprétation erronée des dessins en 2D.
Gain de temps
L’information est accessible rapidement et de manière visuelle. Vous n’avez plus besoin d’une documentation papier exhaustive.
1. Modèle de base

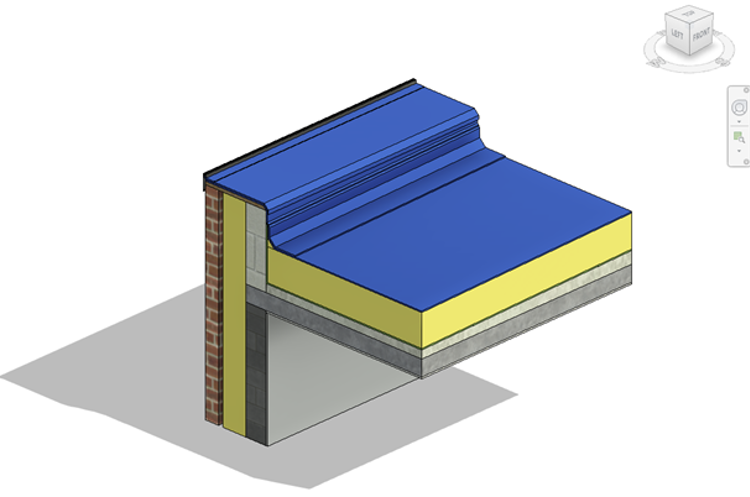

Le modèle BIM
Utiliser un modèle BIM existant avec le bon niveau de détail et d’information. Le modèle n’est pas assez détaillé ? Ajoutez alors des informations supplémentaires avant de l’exporter.
La modélisation 3D
Pas de modèle BIM disponible ? Vous pouvez alors créer un modèle 3D à l’aide d’outils de modélisation standard. Ces modèles sont toutefois un peu moins détaillés.
2. La visionneuse en réalité augmentée

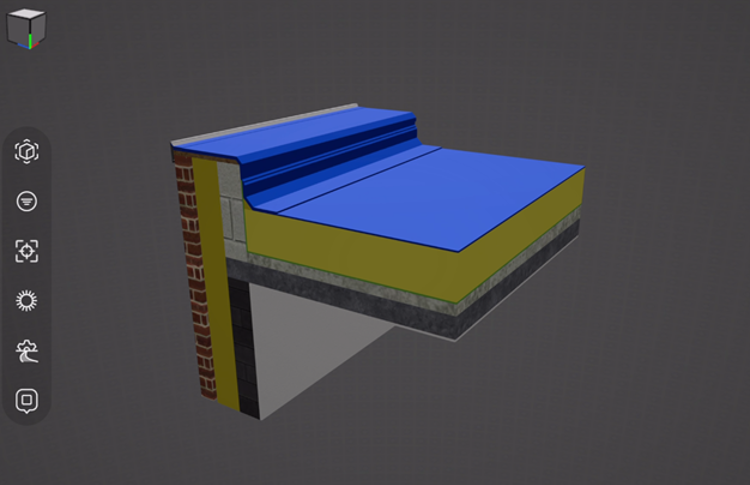

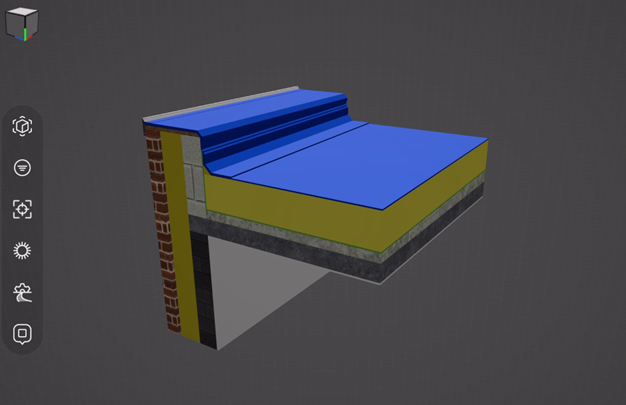

Il existe plusieurs visionneuses RA pour visualiser des modèles 3D ou BIM. La plupart de ces outils proposent des plug-ins qui permettent de publier le modèle directement depuis le programme de modélisation sur une tablette ou un smartphone.
Fonctionnalités principales
3. Visionneuses en réalité augmentée personnalisée
Les utilisateurs expérimentés peuvent développer eux-mêmes une visionneuse personnalisée, avec des fonctions supplémentaires et une interface utilisateur personnalisée. Cela nécessite toutefois une certaine connaissance des logiciels de développement spécialisés (comme les moteurs de jeu). Cela dit, vous pouvez évidemment aussi collaborer avec un développeur externe.
Fonctionnalités supplémentaires
