En présence d’un boiler qui permet de couvrir les besoins en eau chaude sanitaire, la pose d’un vase d’expansion permet de maintenir une pression constante dans l’installation. La norme allemande DIN 4807-5 fournit une méthode de dimensionnement pour ce type de vases. L’outil que nous mettons à votre disposition permet de faciliter le calcul.
Module de calcul
Son utilisation est décrite dans le manuel.
Attention
Cet outil Excel contient des macros. Les fichiers doivent être débloqués avant leur ouverture.
Comment faire ? Clic-droit sur le fichier >> Propriétés >> Onglet général >> Cocher la case « Débloquer » tout en bas de la fenêtre.
Le dimensionnement se déroule en trois étapes :
- introduction des données générales de l’installation, telles que la contenance en eau du boiler et la température de consigne de l’eau chaude sanitaire
- calcul théorique du volume (capacité brute) du vase d’expansion
- choix du modèle du vase d’expansion sanitaire parmi une liste de produits disponibles sur le marché belge.
Une fois téléchargée, la feuille de calcul doit être ouverte avec Microsoft Office Excel. Il est nécessaire d’autoriser les modifications et d’activer les macros pour pouvoir utiliser le fichier. Son utilisation est décrite dans le mode d’emploi.

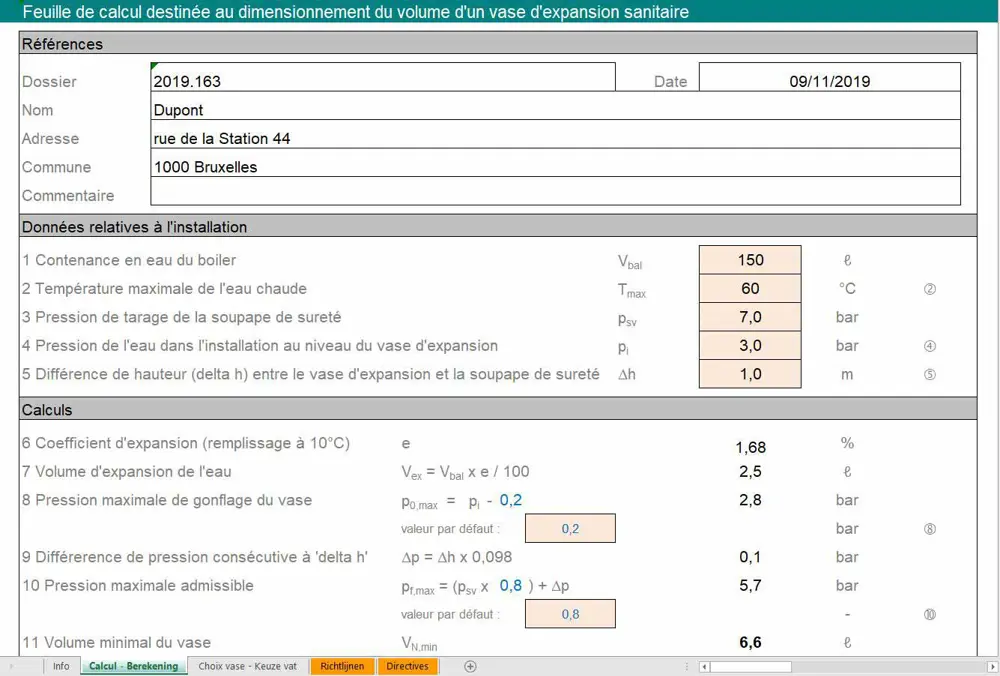

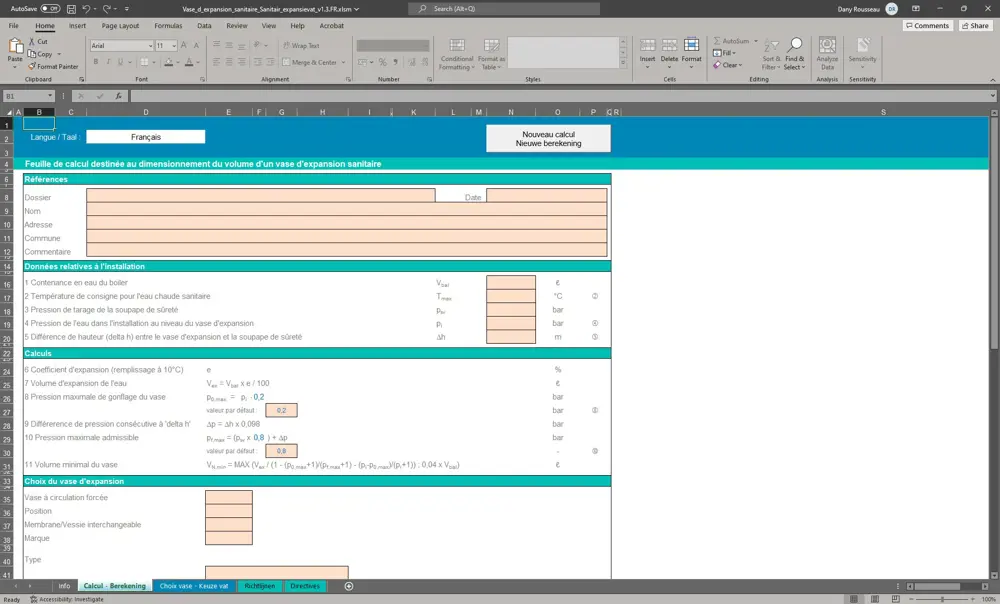

Dimensionnement des vases d'expansion sanitaires : capture d'écran.
