La pression d’un vase d’expansion fermé peut être maintenue constante par un compresseur ou une pompe. Elle peut aussi être variable, comme dans les vases d’expansion à diaphragme. La norme NBN EN 12828 fournit une méthode de dimensionnement pour ces deux types de vases d’expansion.
Attention
Cet outil Excel contient des macros. Les fichiers doivent être débloqués avant leur ouverture.
Comment faire ? Clic-droit sur le fichier >> Propriétés >> Onglet général >> Cocher la case « Débloquer » tout en bas de la fenêtre.
Pour les vases d'expansion à diaphragme, le dimensionnement se déroule en trois étapes :
- introduction des données générales de l'installation, telles que la contenance en eau, la hauteur statique ou la température limite de dépassement
- calcul théorique du vase d'expansion
- choix du vase d'expansion.
Quant aux vases d'expansion à pression constante, le dimensionnement comprend deux étapes supplémentaires :
- détermination de la pression réelle du vase d'expansion
- détermination de la capacité du compresseur ou de la pompe.

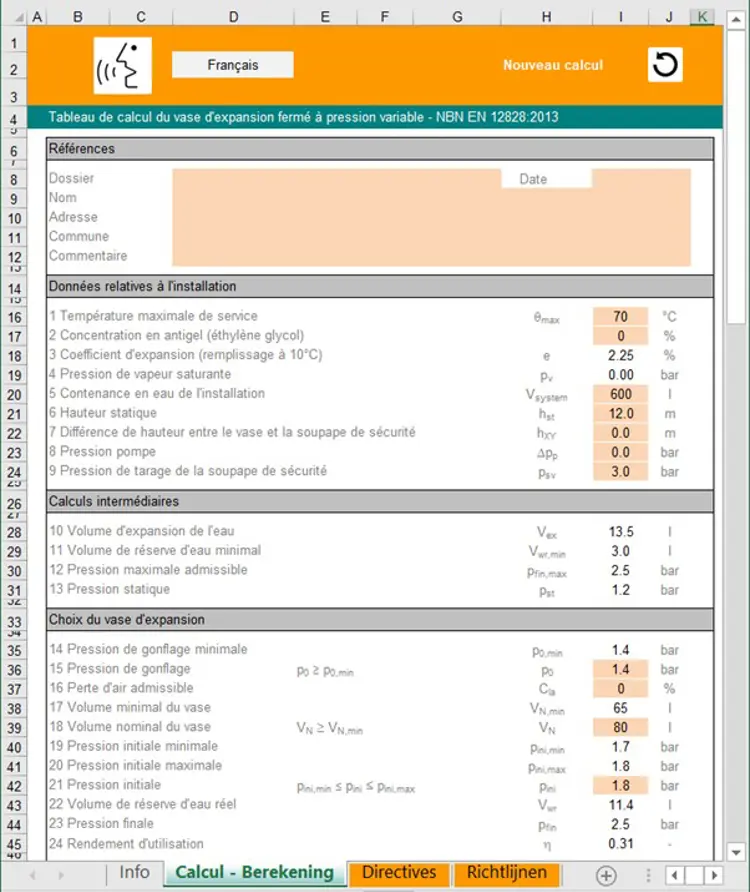

Feuille de calcul pression variable : capture d'écran.
Pression variable
L'outil que nous mettons à votre disposition permet de faciliter le calcul. Après téléchargement, la feuille de calcul doit être ouverte avec Microsoft Office Excel. Il est nécessaire d'autoriser les modifications et d'activer les macros pour pouvoir utiliser le fichier. Son utilisation est décrite dans le mode d'emploi.
Mode d'emploi Pression variable
Pression constante
L'outil que nous mettons à votre disposition permet de faciliter le calcul. Après téléchargement, la feuille de calcul doit être ouverte avec Microsoft Office Excel. Il est nécessaire d'autoriser les modifications et d'activer les macros pour pouvoir utiliser le fichier. Son utilisation est décrite dans le mode d'emploi.
