L'écart par rapport aux angles prescrits. L'écart angulaire se définit comme la différence entre un angle réel et l'angle de référence correspondant. Il peut être exprimé en degrés ou en une longueur.
- point de mesure
- poteau, retour de baie, ...
- taquet
- équerre
Contrôle de la perpendicularité de l’angle.
- écart angulaire
- angle de référence
- angle réalisé
Ecarts angulaires.
Méthode de mesure
Les écarts angulaires sont déterminés à l’aide d'une équerre et de jauges d'épaisseur ou d’un mesureur d’angle.
Lors du contrôle, il convient de tenir compte des aspects suivants :
- si nécessaire, on détermine les points à mesurer en posant l'équerre sur des taquets
- selon le support à mesurer, une longueur maximum peut être imposée pour le bras de l’équerre (généralement 300).

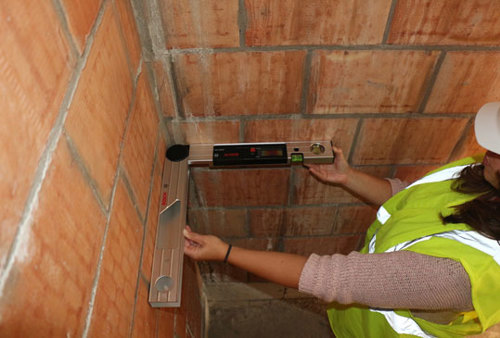

Mesure de la perpendicularité à l’aide d’un goniomètre.

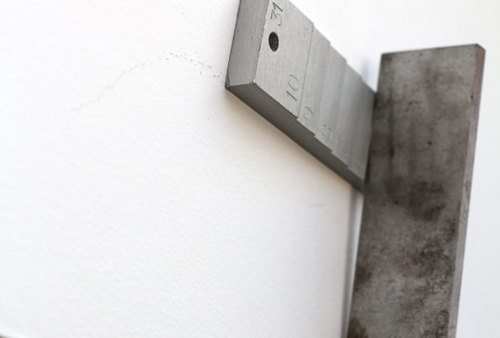

Mesure de la perpendicularité d’un angle à l’aide d’une équerre et de cales d’épaisseur (d’ajustement).

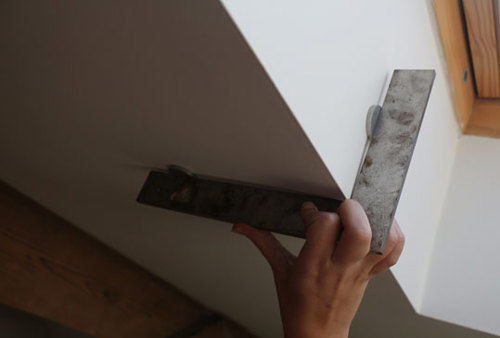

Mesure de la perpendicularité d’un angle aigu à l’aide d’une équerre, sans cales d’épaisseur (d’ajustement).
Interprétation des résultats
Si le résultat est exprimé en degrés, l’écart angulaire est la différence entre l’angle de référence et l’angle réellement mesuré.
Si l'on opte pour l’expression d'une longueur, l’écart angulaire est déterminé à partir du plus petit côté de l’angle et perpendiculairement au côté correspondant de l’angle de référence.
Les angles aigus (< 90°) sont exprimés en ‘-’. Les angles obtus (> 90°) sont exprimés en ‘+’.
Remarque
La planéité locale au droit de l’angle peut influencer la précision de la mesure. Le cas échéant, il conviendra de placer l’instrument de mesure différemment.
Publications associées
- Normes : ISO 7976-1 : Tolerances for building - Methods of measurement of buildings and building products - Part 1 : Methods and instruments.
- Normes : NBN ISO 7976-1 : Tolérances pour le bâtiment - Méthodes de mesure des bâtiments et des produits pour le bâtiment - Partie 1 : Méthodes et instruments.
