Cette méthode de mesure est utilisée pour mesurer une dimension (longueur, largeur, hauteur, épaisseur) d’un élément ou d’un joint ou pour déterminer sa position (par rapport à d’autres éléments ou à un système de référence) (la longueur d’appui, p. ex.).
Méthode de mesure
Selon la plage de mesure et la précision visées, on peut utiliser différents instruments de mesure.
- Règle & ruban de mesure
- Lasermètre
- Laser à ligne en croix et rotatif
- Pied à coulisse
- Jauge d'épaisseur numérique
- Micromètre

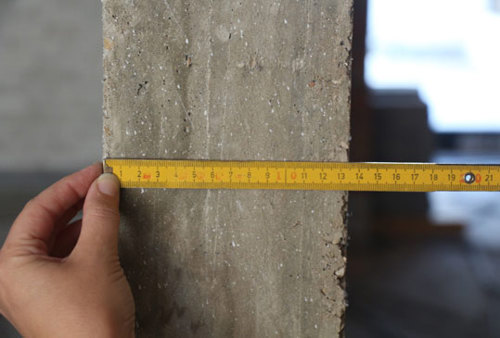

Mètre pliant.

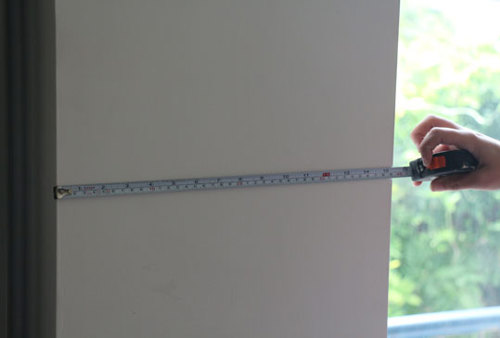

Mètre à ruban.

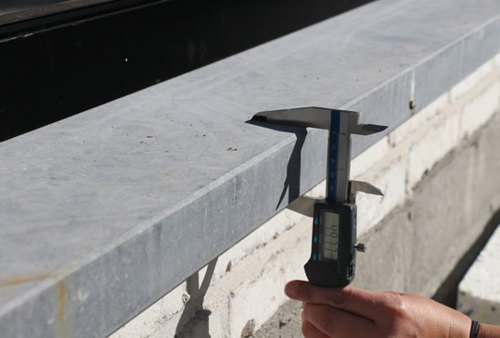

Pied à coulisse numérique.

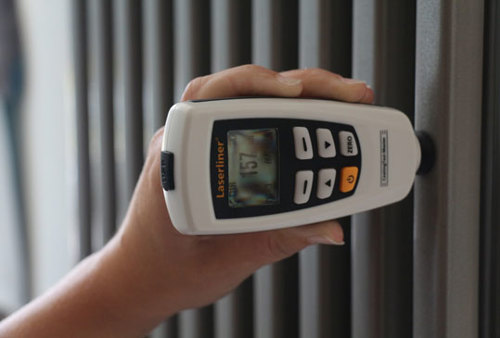

Mesure digitale de l’épaisseur.
Interprétation des résultats
Les résultats de mesure sont lus sur les instruments.
La détermination des écarts de position par rapport à d’autres éléments ou à un système de référence peut être calculée à partir des valeurs de mesure obtenues.
Remarques
La précision des mesures peut être augmentée en effectuant plusieurs mesures.
Il est recommandé de soutenir les rubans de mesure afin de réduire les effets de la température de l’objet à mesurer.
Lorsque la longueur à mesurer est supérieure à 10 m, il convient d'utiliser un tendeur de ruban de mesure pour établir la tension de référence.
Lorsqu’il s’agit de mesurer les dimensions d'éléments ne comportant pas de bords nettement définis, l'idéal est de placer des pièces d’ajustement sur l’élément.
Mesurer la dimension d’un élément.
Pour les éléments présentant une surface rugueuse, on utilise un instrument avec une interface large.
L'épaisseur est mesurée perpendiculairement à au moins une des surfaces de l’élément.
Publications associées
- Normes : ISO 7976-1 : Tolerances for building - Methods of measurement of buildings and building products - Part 1 : Methods and instruments.
- Normes : NBN ISO 7976-1 : Tolérances pour le bâtiment - Méthodes de mesure des bâtiments et des produits pour le bâtiment - Partie 1 : Méthodes et instruments.
