Cette méthode de mesure permet de contrôler la planéité générale ou locale d'une surface donnée. Dans ce cas, l'écart de planéité générale représente la différence entre la forme réelle de la surface et celle d'une surface plane. L'écart de planéité locale est la différence entre une ligne donnée et une ligne droite.
Méthode de mesure
Le contrôle de la planéité d'une surface s’effectue à l’aide d’une règle droite et rigide d'une longueur bien définie (≤ 3 m) portant à ses extrémités des taquets dont l’épaisseur est égale à la tolérance admise (Y). On peut également tendre une corde sur deux taquets d'une épaisseur Y. La mesure (X) est effectuée à l’aide d'une latte ou d’un troisième taquet (cale de mesure) dont l’épaisseur est égale à deux fois la tolérance.
L’écart (X-Y) est une indication de la planéité.
Contrôle de la planéité d’une surface.

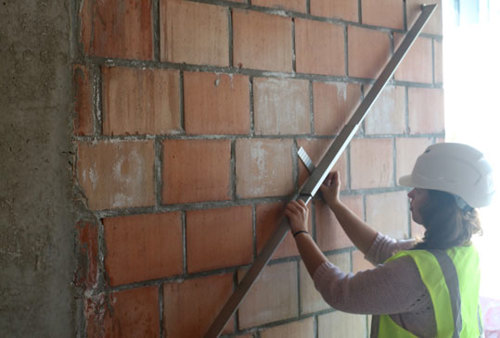

Mesure de la planéité d’un mur sous une latte rigide de 2 m.

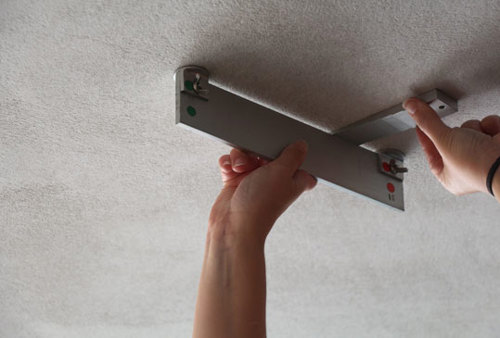

Mesure de la planéité locale d’un plafond sous une latte rigide de 0,2 m.
Interprétation des résultats
La règle et ses deux taquets sont posés sur la surface à contrôler :
- 1er cas : un taquet fixe et un point de la règle touchent la surface, alors que le deuxième taquet fixe ne la touche pas : la planéité est hors tolérances.
- 2e cas : les deux taquets fixes touchent la surface, tandis que la règle ne la touche pas et le taquet mobile ne passe pas sous la latte : la planéité est dans les tolérances.
- 3e cas : les deux taquets fixes touchent la surface, tandis que la règle ne la touche pas et le taquet mobile passe sous la latte : la planéité est hors tolérances.

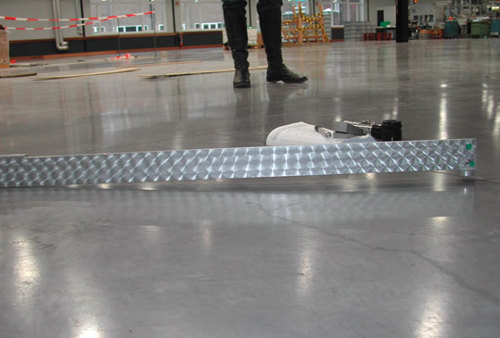

Résultat de la mesure de la planéité d’un plancher sous une latte rigide de 2 m : planéité hors tolérance.
Cas 1 : Planéité hors tolérances
Cas 2 : Planéité hors tolérances
Cas 3 : Planéité dans les tolérances
- Taquet dont l’épaisseur est égale à la tolérance
- Règle de 0,2 m ou 2 m de long
- Taquet mobile (épaisseur égale au double du taquet A)
Contrôle de la planéité d’une surface.
Remarques
Les définitions de planéité générale et locale dans la NBN ISO 7976-1 sont en grande partie différentes de celles reprises dans les Notes d’information technique du Buildwise.
Dans certains cas, la méthode de mesure reprend des recommandations pour le maillage à mesurer.
Le contrôle de la planéité s’opère toujours local par local et, sauf contre-indication, à une distance de 20 cm au moins des murs ou de tout autre obstacle.
Publications associées
- Normes : ISO 7976-1 : Tolerances for building - Methods of measurement of buildings and building products - Part 1 : Methods and instruments.
- Normes : NBN ISO 7976-1 : Tolérances pour le bâtiment - Méthodes de mesure des bâtiments et des produits pour le bâtiment - Partie 1 : Méthodes et instruments.
