Une différence de niveau se caractérise par des écarts en plus ou en moins par rapport à des niveaux qui sont spécifiés dans les documents contractuels et qui définissent un plan.
L'horizontalité ou la pente d'un plan sont définies en fonction des cotes de niveau.
Lorsque l’on parle de l’horizontalité de joints horizontaux (maçonnerie), on vise leur rectitude.
Méthode de mesure
Pour mesurer des écarts de niveau, on utilise généralement des mesureurs de niveau (laser rotatif ou niveau optique). L’appareil est mis en place (référence) et l’on mesure, à l’aide d’un jalon gradué (coulissant), le niveau à différents endroits.
Pour déterminer l’inclinaison d'une surface horizontale, on peut utiliser un clinomètre.
Interprétation des résultats
Les résultats des mesures de niveau peuvent être présentés de manière graphique (et à l’échelle), ce qui permet d’obtenir le ‘profil’ de l’élément. Celui-ci peut alors être comparé aux exigences prévues.

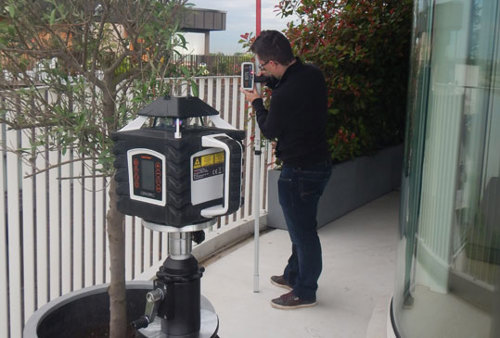

Mesure de l’écart de niveau à l’aide d’un laser rotatif.
Remarques
Les jalons sont maintenus perpendiculairement à l’aide d'un niveau à bulle d’air.
Les surfaces de mesure doivent être propres.
Publications associées
- Normes : ISO 7976-1 : Tolerances for building - Methods of measurement of buildings and building products - Part 1 : Methods and instruments.
- Normes : NBN ISO 7976-1 : Tolérances pour le bâtiment - Méthodes de mesure des bâtiments et des produits pour le bâtiment - Partie 1 : Méthodes et instruments.
