Invention du mois - octobre 2024 

Invention :

L’objectif de l’invention consiste à réaliser des structures spatiales à conception modulaire, offrant un vaste éventail de possibilités géométriques. Ces structures sont appliquées largement dans la réalisation de structures temporaires, comme des échafaudages ou des scènes. L’utilisation d’une telle approche modulaire, flexible et démontable présente également des avantages pour les structures permanentes.

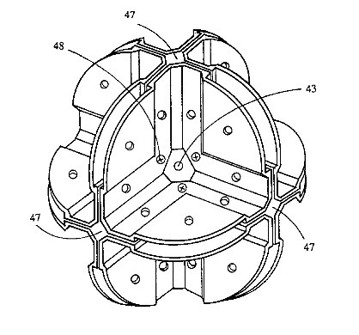

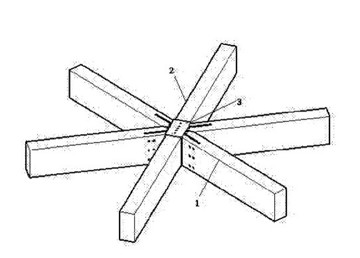

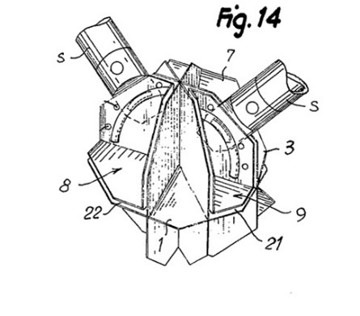

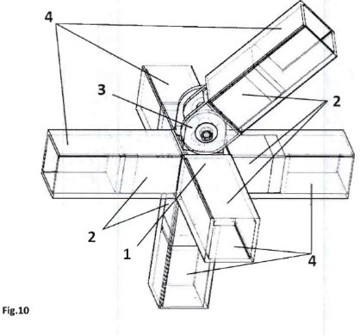

Les éléments de jonction susmentionnés sont généralement basés sur un quadrillage orthogonal, hexagonal ou octogonal, la réalisation de l’assemblage s'avérant difficile si ces éléments dérogent à ce principe. Il s'agit là d’un inconvénient pour la réalisation de logements par exemple, où la toiture à versants, le mur vertical et le plancher horizontal convergent vers un même point. L'objectif de l'invention ci-après consiste donc à associer la modularité d’un nœud élaboré sur la base d’une grille quadrillée à la flexibilité nécessaire à son intégration dans une structure résidentielle, par exemple. Dans le même temps, le nœud réalisé est démontable, de sorte à pouvoir en récupérer les éléments distincts au terme de la durée de vie.

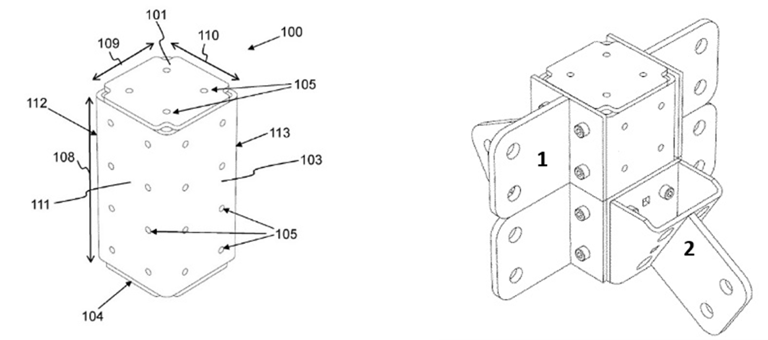

L'unité de base est un élément parallélépipédique, représenté à la figure 1 (gauche), quelque peu comparable à l'unité de base représentée dans le premier exemple du tableau ci-avant (US 2015/0093184A1 (2014)). Elle comporte des réservations destinées au blocage des éléments de fixation. On trouve deux types d’éléments de fixation : les éléments en contact direct avec l'élément de base (1) et les éléments assurant la jonction, sous un angle de 60° (2), tous deux représentés à la figure 1 (à droite).

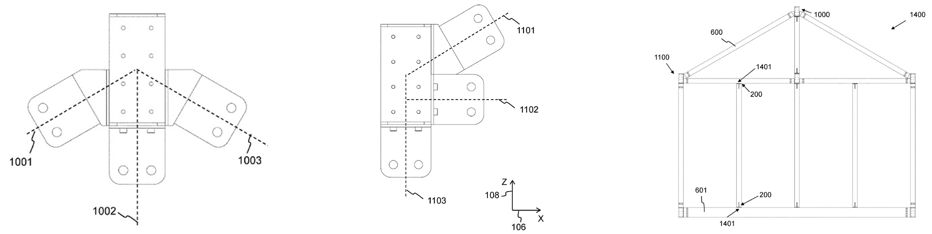

Ce nœud de base est ensuite raccordé aux différents éléments linéaires convergeant vers le nœud. On peut réaliser un nœud dans lequel les axes de tous les éléments linéaires se recoupent en un même point, ce que l’on appelle « nœud régulier », ainsi qu'un nœud semi-régulier où ce n’est pas le cas. Cette possibilité permet de réaliser des nœuds un peu plus complexes.
