1. Afb. 1. Aansluiting op het schrijnwerk (horizontale doorsnedes)
Legende:
A. Bestaande situatie
B. Gerenoveerde situatie 1 ; eventuele vervanging van het schrijnwerk zonder wijziging van de dagmaat, in combinatie met de verwijdering van de spouwsluiting. Eventuele na-isolatie van de spouw en plaatsing van het ETICS na het afslijpen van de neggen van het metselwerk
C. Gerenoveerde situatie 2 ; vervanging van het schrijnwerk met inbouwkader (verkleining van de dagmaat), in combinatie met de verwijdering van de spouwsluiting. Eventuele na-isolatie van de spouw en plaatsing van het ETICS zonder de neggen van het metselwerk af te slijpen
1. Gevelmetselwerk
-
2. Spouw (hol)
-
3. Dragend lmetselwerk
-
4. Binnenbepleistering
-
5. Eventuele spouwsluiting
-
6. Dorpel uit blauwe hardsteen
-
7. Bestaand schrijnwerk
-
8. Vensterbank
-
9. Afwerking (ETICS)
-
10. Isolatielaag (ETICS)
-
11. Eventuele spouwisolatie
-
12. Afgeslepen metselwerk
-
13. Isolatie van de dagkant (ETICS)
-
14. Gecomprimeerde afdichtingsband
-
15. Nieuwe dorpel
-
16. Bestaand of nieuw schrijnwerk
-
17. Niet-afgeslepen metselwerk
-
18. Nieuw schrijnwerk met dubbel kader (inbouwkader)
X: zichtbare breedte van het vaste kade
-
1. Dragend metselwerk
-
2. Afb. 2. Aansluiting op het schrijnwerk (verticale doorsnedes)
Legende:
A. Bestaande toestand
B. Gerenoveerde situatie 1 ; eventuele vervanging van het schrijnwerk, in combinatie met de na-isolatie van de spouw; afslijpen van de in het buitenspouwblad geïntegreerde latei; vervanging van de bestaande dorpel door een dorpel uit aluminium en een tussengevoegde isolatielaag; plaatsing van het ETICS
1. Dragend metselwerk
2. Spouw (hol)
-
3. Gevelmetselwerk
-
4. Binnenbepleistering
-
5. Dorpel uit blauwe hardsteen
-
6. Bestaand schrijnwerk
-
7. Vensterbank
-
8. Isolatielaag (ETICS)
-
9. Afwerking (ETICS)
-
10. Isolatie van de dagkant (ETICS)
-
11. Gecomprimeerde afdichtingsband
-
12. Bestaand of nieuw schrijnwerk
-
13. Nieuwe dorpel uit aluminium op L-profielen
-
14. Tussengevoegde isolatie
-
17. Eventuele spouwisolatie
- 19. Afgeslepen latei
-
1. Dragend metselwerk
-
2. Spouw (hol)
-
3. Afb. 3. Aansluiting op het schrijnwerk (verticale doorsnedes)
Legende:
C. Gerenoveerde situatie 2 ; vervanging van het schrijnwerk met inbouwkader in het bovenste gedeelte; eventuele na-isolatie van de spouw; vervanging van de bestaande dorpel door een dorpel uit aluminium en een tussengevoegde isolatielaag; plaatsing van het ETICS
D. Gerenoveerde situatie 3 ; eventuele vervanging van het schrijnwerk zonder inbouwkader; eventuele na-isolatie van de spouw; vervanging van de bestaande dorpel door een dorpel uit blauwe hardsteen en een tussengevoegde isolatielaag; plaatsing van het ETICS
1. Dragend metselwerk
2. Spouw (hol)
3. Gevelmetselwerk
-
4. Binnenbepleistering
-
8. Isolatielaag (ETICS)
-
9. Afwerking (ETICS)
-
10. Isolatie van de dagkant (ETICS)
-
11. Gecomprimeerde afdichtingsband
-
12. Bestaand of nieuw schrijnwerk
-
13. Nieuwe dorpel uit aluminium op L-profielen
-
14. Tussengevoegde isolatie
-
15. Nieuw schrijnwerk
-
16. Dubbel kader (inbouwkader)
-
17. Eventuele spouwisolatie
-
18. Dorpel uit een steenachtig materiaal op L-profielen
- 20. Latei die niet afgeslepen kan worden
-
1. Dragend metselwerk
-
2. Spouwisolatie
-
3. Afgeslepen metselwerk
-
4. Afb. 4. Afgeslepen metselwerk, dorpel uit aluminium en ETICS met bepleistering (3D-zicht)
Legende:
1. Dragend metselwerk
2. Spouwisolatie
3. Afgeslepen metselwerk
4. Isolatielaag (ETICS)
-
5. Isolatie van de dagkant (ETICS)
-
6. Gecomprimeerde afdichtingsband
-
7. Tussengevoegde isolatie
- 8. Nieuwe dorpel (aluminium)
-
1. Dragend metselwerk
-
2. Spouwisolatie
-
3. Afgeslepen metselwerk
-
4. Isolatielaag (ETICS)
-
5. Afb. 5. Afgeslepen metselwerk, dorpel uit een steenachtig materiaal en ETICS met harde bekleding (3D-zicht)
Legende :
1. Dragend metselwerk
2. Spouwisolatie
3. Afgeslepen metselwerk
4. Isolatielaag (ETICS)
5. Isolatie van de dagkant (ETICS)
-
6. Gecomprimeerde afdichtingsband
-
7. Tussengevoegde isolatie
-
8. Nieuwe dorpel uit een steenachtig materiaal
-
9. Tussengevoegde isolatie aan de achterzijde van de dikke dorpel
- 10. Gevelkit en voegbodem
Voor de algemene aanbevelingen omtrent de renovatie van een spouwmuur met behulp van een ETICS verwijzen we de lezer naar TV 295.
Strategische factoren

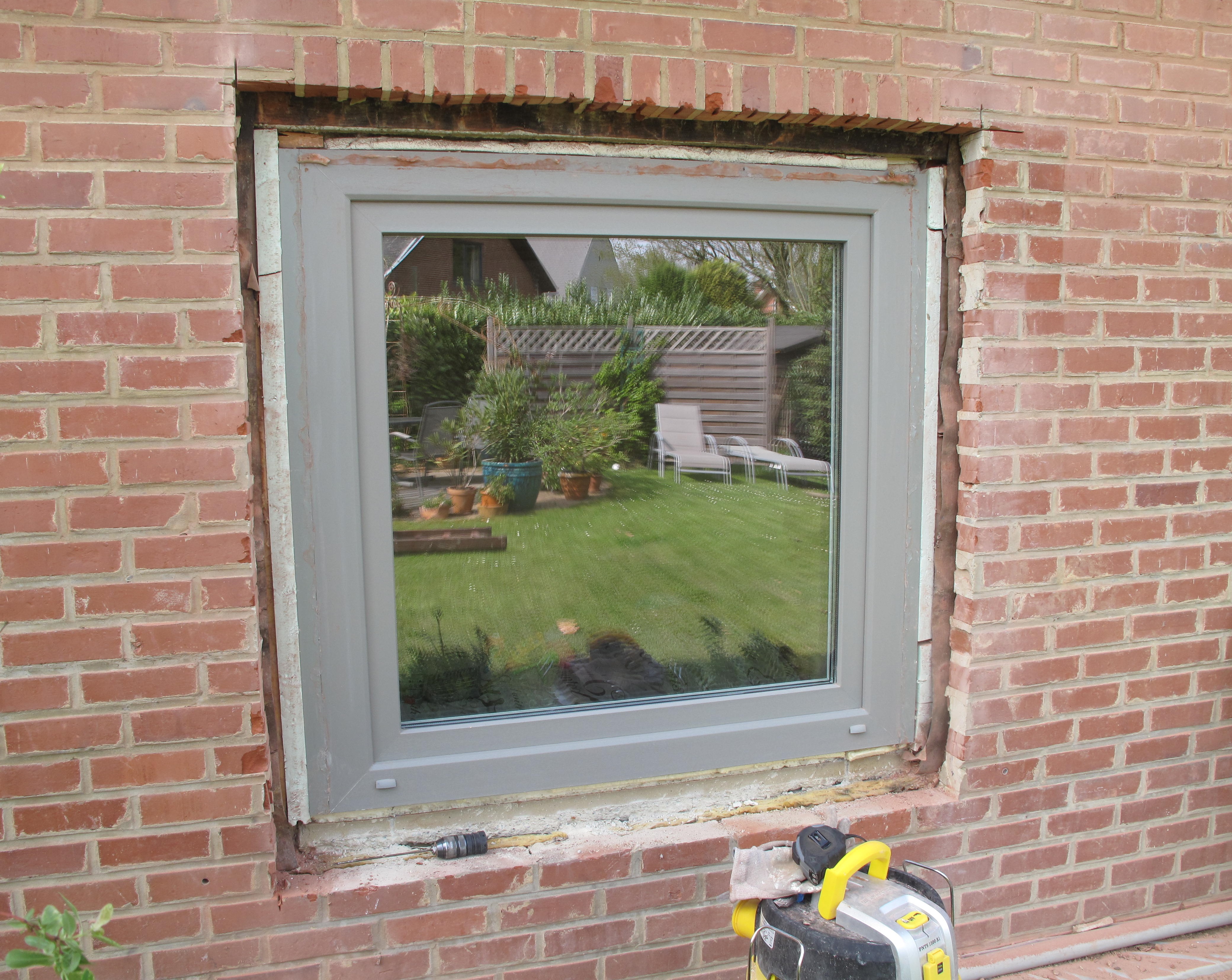

De zichtbare breedte X van het vaste kader van het schrijnwerk moet toereikend zijn opdat het ETICS dat aangebracht zal worden op de dagkanten van de gevelopening een nieuwe neg zou kunnen vormen ten opzichte van het bestaande schrijnwerk (zie afbeelding 1A). Dit is echter slechts zelden het geval. Daarom moeten een aantal bijkomende maatregelen getroffen worden, zoals het afslijpen van het metselwerk (zie afbeeldingen 1B, 2B, 4 en 5) en/of de verbreding van het vaste kader bij de vervanging van het schrijnwerk (zie afbeeldingen 1C en 3C).
De details en maatregelen zijn afhankelijk van:
- de voorziene dikte van het ETICS dat op de dagkanten van de gevelopening aangebracht zal worden
- de mogelijkheid om de neggen van het metselwerk al dan niet af te slijpen
- de na-isolatie van de spouw (bij voorkeur)
- het feit of het schrijnwerk al dan niet vervangen wordt.

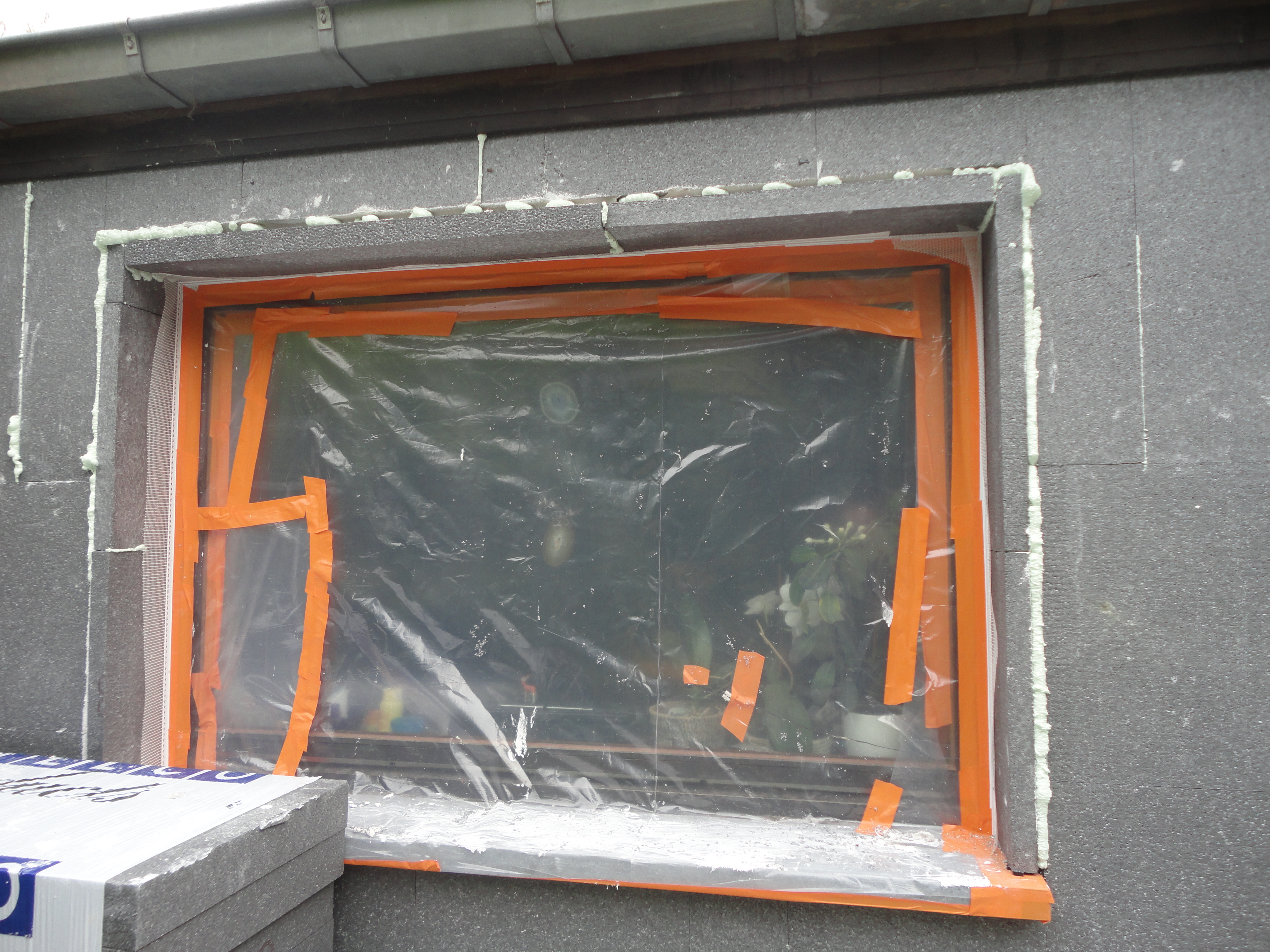

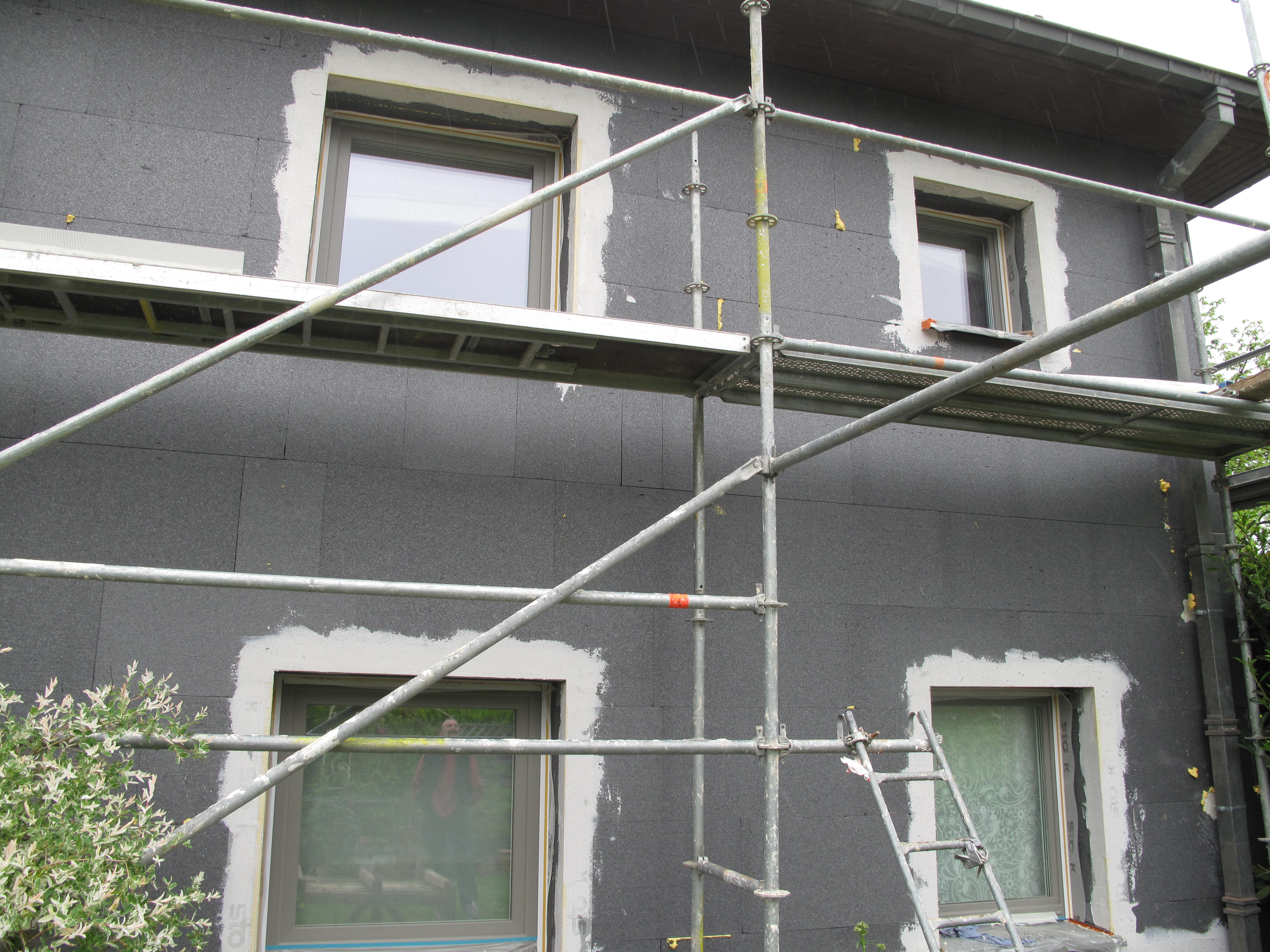

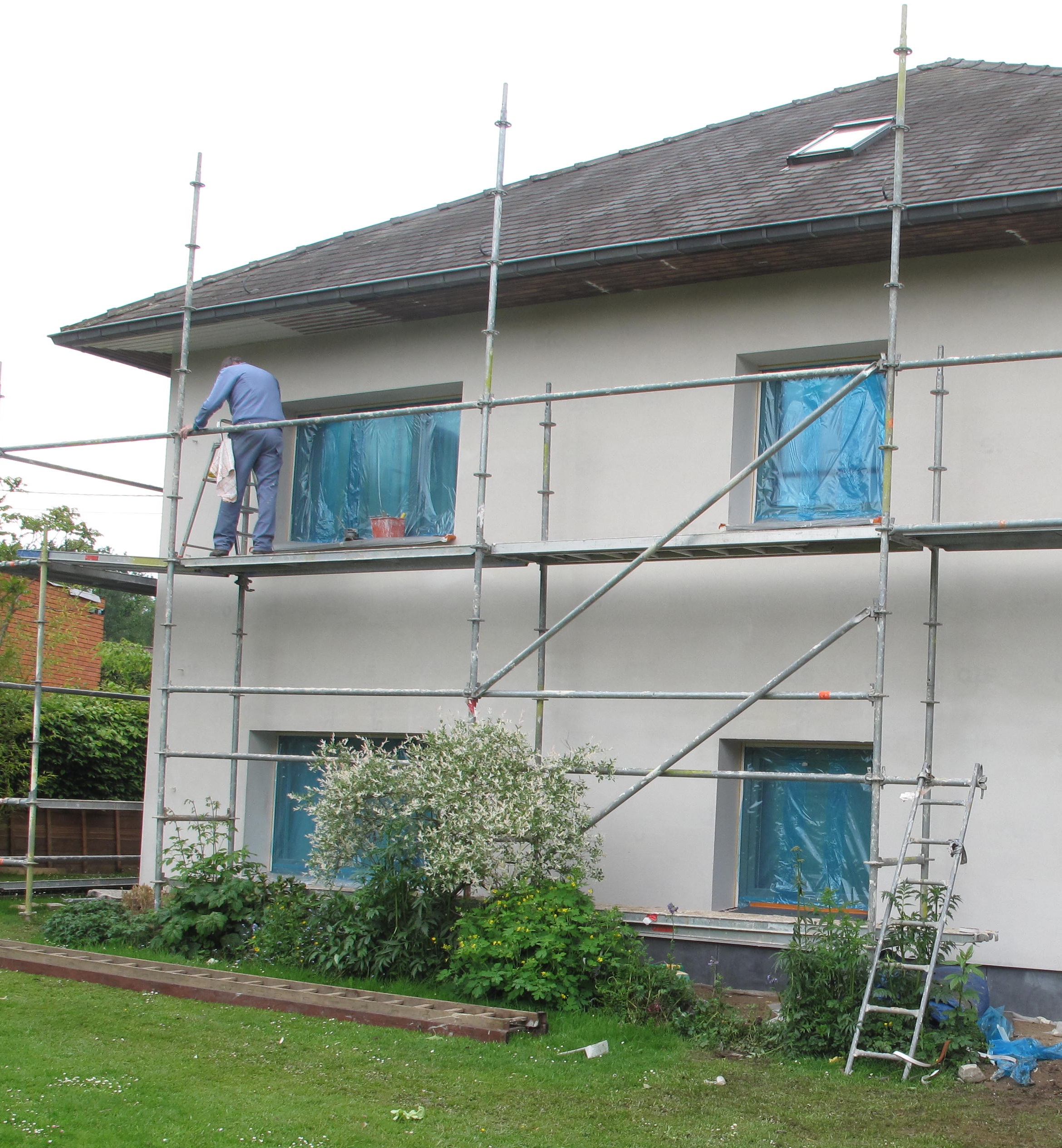

Isolatie van de dagkanten van de gevelopening
Met uitzondering van het meest gunstige geval (afwezigheid van een spouwsluiting en aanwezigheid van een spouwisolatie), waarbij 1 cm isolatie ter hoogte van de dagkanten voldoende is, strekt het tot aanbeveling om:
- aan de dagkanten best in 3 cm isolatie te voorzien
- niet minder dan 2 cm isolatie ter hoogte van de dagkanten aan te brengen indien men het risico op oppervlaktecondensatie wenst uit te sluiten (zie de TV 153).
Deze aanbevelingen gelden zowel voor de dagkanten aan de zijkanten als voor het bovenste gedeelte van de gevelopening.
Omwille van de beperkte zichtbare breedte van het bestaande vaste kader van het schrijnwerk is het slechts zelden mogelijk om een isolatiemateriaal met deze minimumdikte ter hoogte van de dagkanten aan te brengen zonder zijn toevlucht te nemen tot de hierboven vermelde maatregelen. Indien het bijvoorbeeld onmogelijk is om de latei uit gewapend beton af te slijpen of indien de breedte van het vaste kader van het schrijnwerk ontoereikend is, dan dient men een isolatiemateriaal van minstens 1 cm (en bij voorkeur 2 cm) dik aan te brengen ter hoogte van de dagkanten (zie nr. 10 in de afbeelding 3D). Hoewel deze oplossing vanuit een thermisch oogpunt minder doeltreffend is (meer warmteverliezen en risico op oppervlaktecondensatie), geniet ze de voorkeur boven een totaal gebrek aan isolatie.

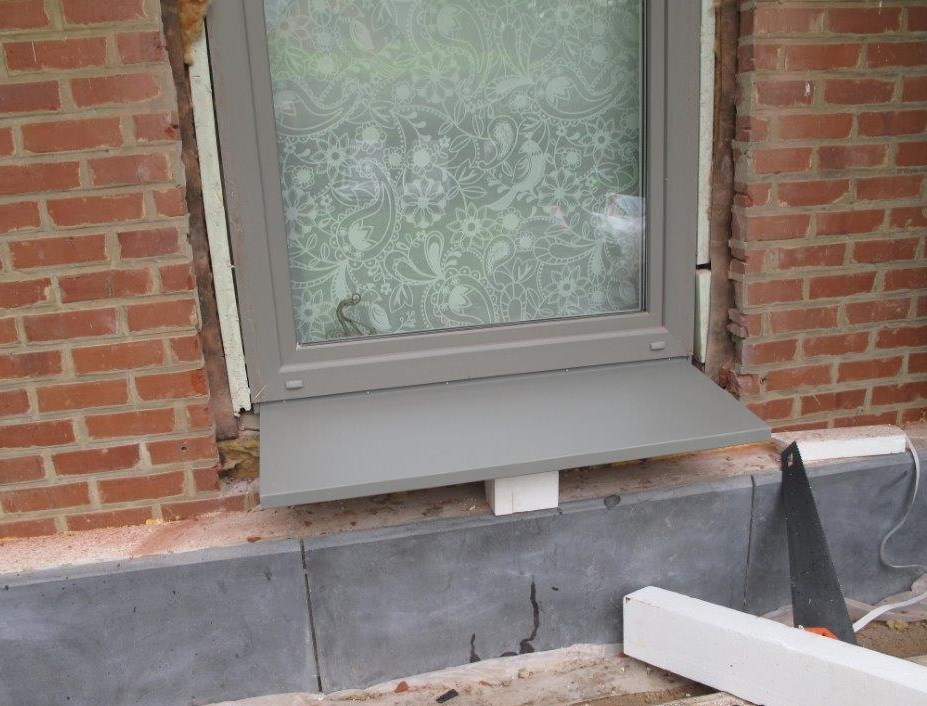

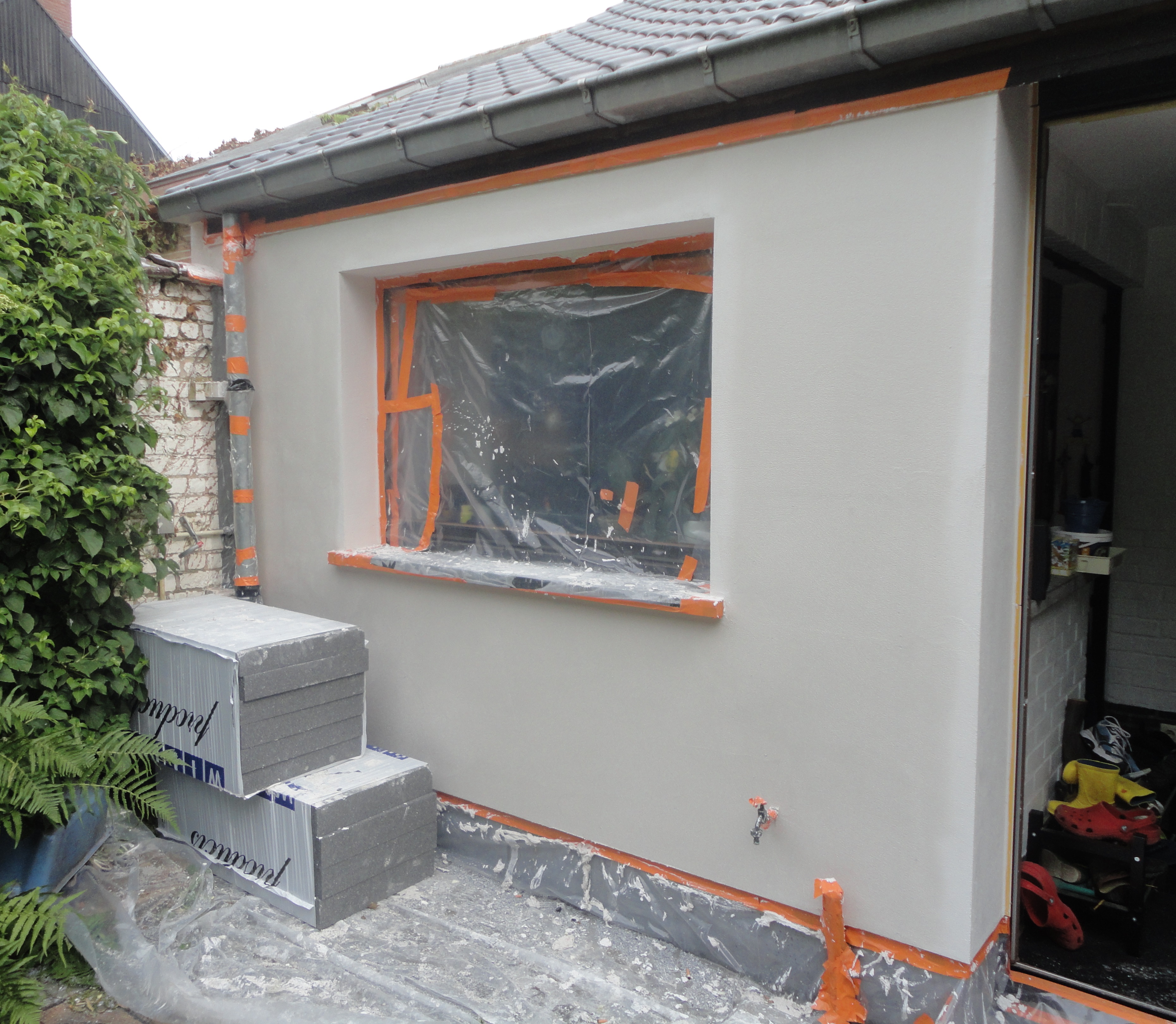

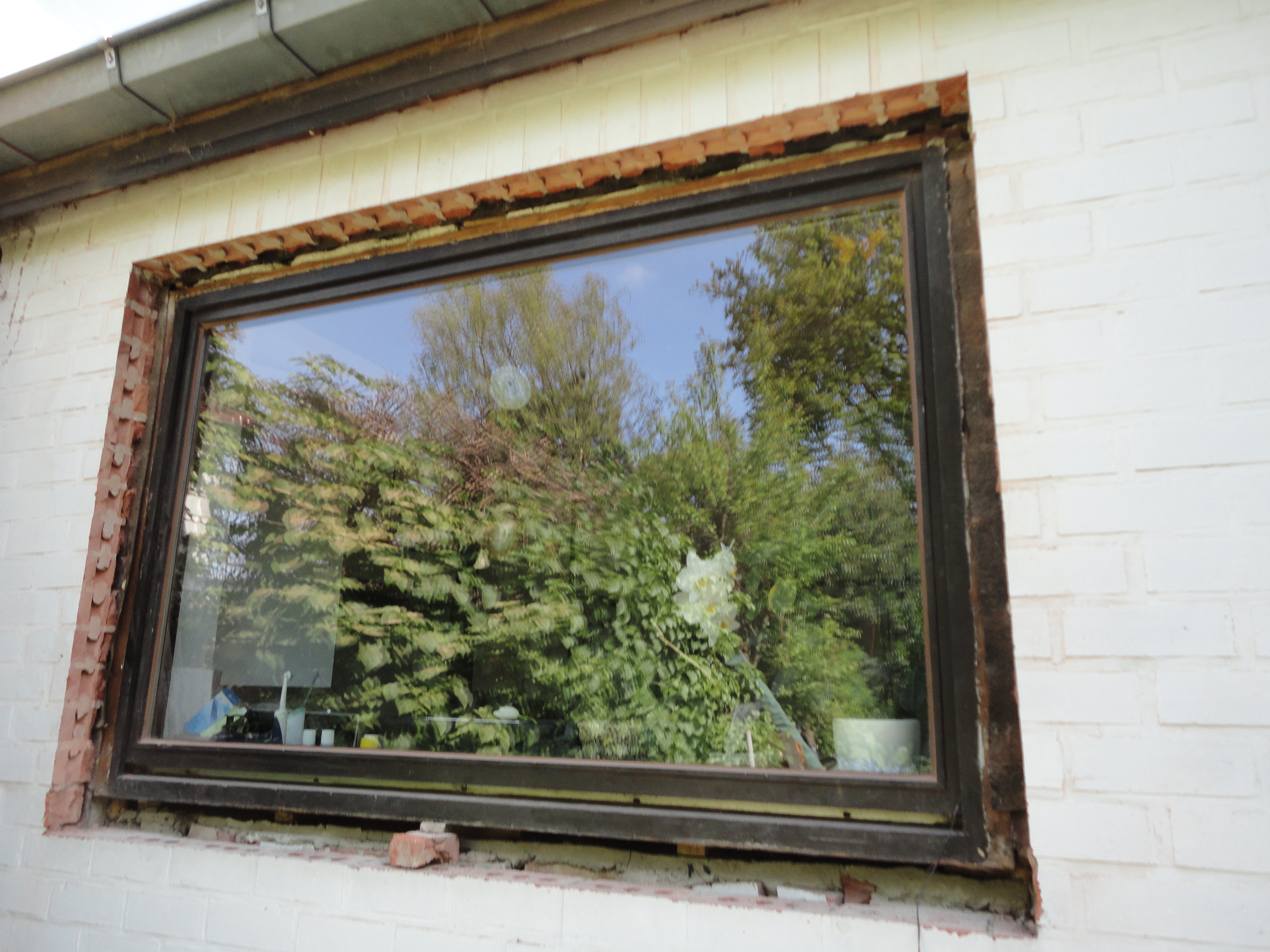

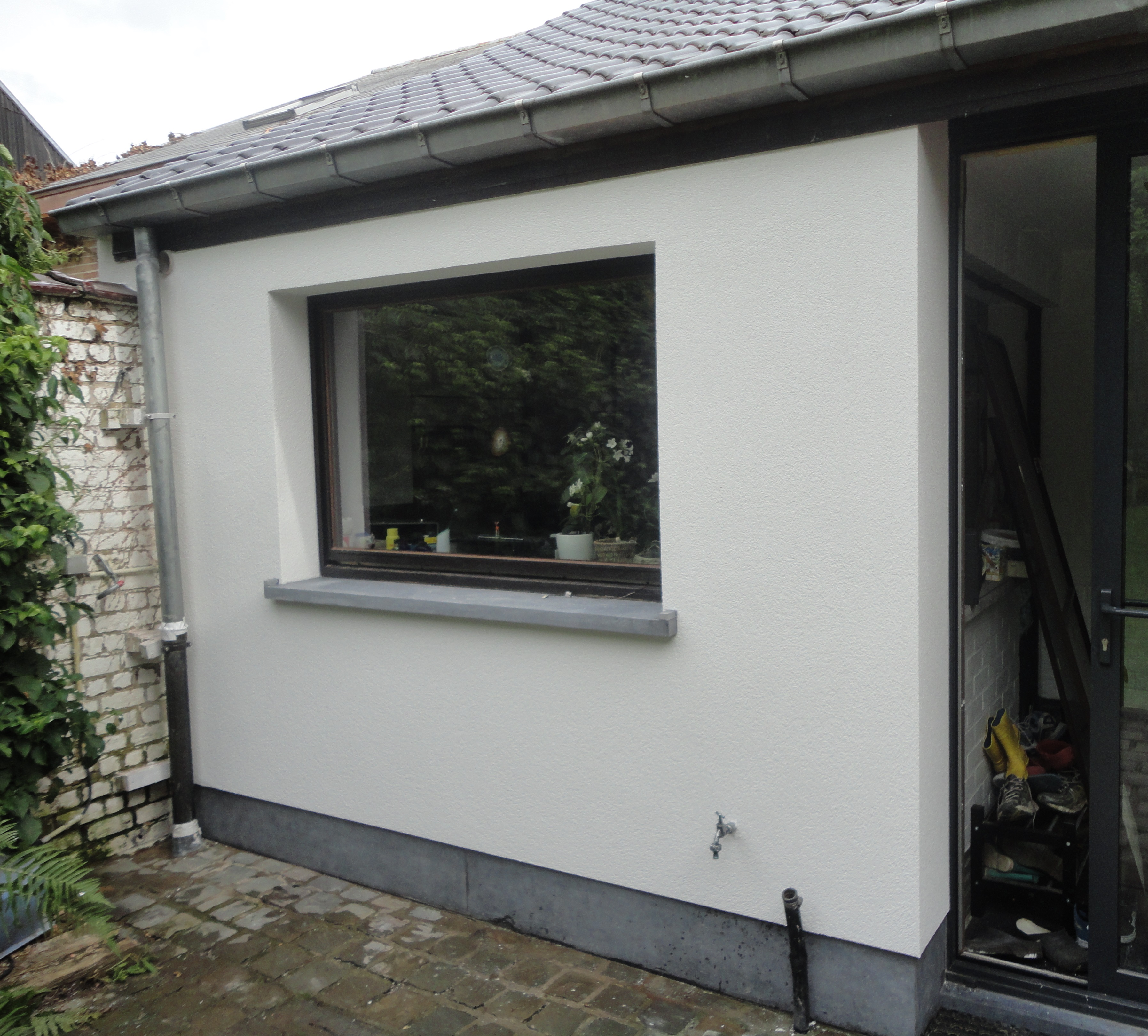

Ingrepen ter hoogte van de dorpel
Er moet bijzondere aandacht besteed worden aan het vrijwaren van de stabiliteit van het schrijnwerk, dat vaak gedeeltelijk op de bestaande dorpel rust. Deze wordt vervangen door:
- een isolatielaag met een geschikte aard, dikte en vorm. Al naargelang de spouw geïsoleerd is of niet, bevelen wij aan om respectievelijk minimum 2 cm of 3 cm isolatie onder de dorpel aan te brengen. Deze moeten echter aangepast worden om de hoogte van de verwijderde dorpel te compenseren
- een nieuwe dorpel voorzien van opstanden aan de zijkanten en aan de achterkant. Er kan geopteerd worden voor een dunne dorpel uit gelakt aluminium of een dikke dorpel uit blauwe hardsteen of beton. Er moet een geschikt isolatiemateriaal van minstens 2 cm dik tussengevoegd worden om een thermische onderbreking te creëren aan de achterzijde van een dikke dorpel.
