1. Afb. 1. Aansluiting aan de voet van het dakschild van een hellend dak (verticale snedes)
Legende:
A. Bestaande situatie
1. Gevelmetselwerk
-
2. Spouw (hol)
-
3. Dragend metselwerk
-
4. Hanggoot
-
5. Dakbedekking
-
6. Panlatten, tengellatten
-
7. Onderdak
-
8. Kepers
-
9. Gording
- 10. Muurplaat
-
2. Afb. 2. Aansluiting aan de voet van het dakschild van een hellend dak (verticale snedes)
Legende:
B. Situatie na renovatie – optie 1: hanggoot met afslijpen van het gevelmetselwerk
-
4. Hanggoot
-
11. Spouwisolatie
-
12. Buitenisolatie (ETICS)
-
13. Afwerking (ETICS)
-
14. Deflector
-
15. Tussengevoegde dakisolatie
- 16. Dampscherm, luchtscherm
-
3. Afb. 3. Aansluiting aan de voet van het dakschild van een hellend dak (verticale snedes)
Legende:
C. Situatie na renovatie – optie 2: bakgoot zonder afslijpen van het gevelmetselwerk
-
11. Spouwisolatie
-
12. Buitenisolatie (ETICS)
-
13. Afwerking (ETICS)
-
15. Tussengevoegde dakisolatie
-
16. Dampscherm, luchtscherm
-
17. Bijkomende strook onderdakfolie
- 18. Bakgoot
Voor de algemene aanbevelingen omtrent de renovatie van een spouwmuur met behulp van een ETICS verwijzen we de lezer naar TV 295.
Renovatiestrategie
Een goede coördinatie van de gevel- en dakwerken is essentieel. De gevelwerken gaan doorgaans van start na de dakwerken.
Bepaalde keuzes en oplossingen zullen afhankelijk zijn van het feit of de dakbedekking al dan niet vervangen wordt. Indien een dergelijke vervanging overwogen wordt, dan geniet het de voorkeur om het dak langs buiten te isoleren volgens het sarking-procedé. Deze techniek laat immers toe om de continuïteit van de isolatie langs de buitenkant van de gebouwschil te waarborgen. De principes van deze oplossing staan vermeld in de detailfiche 1436.
Deze fiche onderzoekt het geval waarbij de dakbedekking niet vervangen wordt, met andere woorden de situatie waarbij het dak langs binnen geïsoleerd wordt.
Aanpassing van de geometrie
De voet van het dakschild moet aangepast worden om de nodige bescherming boven het ETICS te waarborgen en de correcte behandeling van de bouwknoop mogelijk te maken.
Een of meerdere rijen dakpannen zullen herplaatst moeten worden. De dakoversteek moet op zijn beurt toereikend zijn om de plaatsing van het ETICS toe te laten en de blootstelling ervan aan vocht te beperken.
Continuïteit van de isolatie
De ingreep moet de continuïteit van de thermische isolatie waarborgen door het aanbrengen van een geschikte tussengevoegde isolatie tussen de dakisolatie en de gevelisolatie (zie nr. 15 in de afbeeldingen 2 en 3). Deze taak moet uitgevoerd worden door de dakdekker. Het onderdak moet verlengd worden, bij voorkeur tot aan de goot (zie Buildwise-artikel 2020/06.02). Hierna zullen twee opties voor de wateropvang voorgesteld worden.
Het ETICS moet tot tegen de bekleding van de dakoversteek aangesloten worden (zie TV 257 en TV 279).
Wateropvang

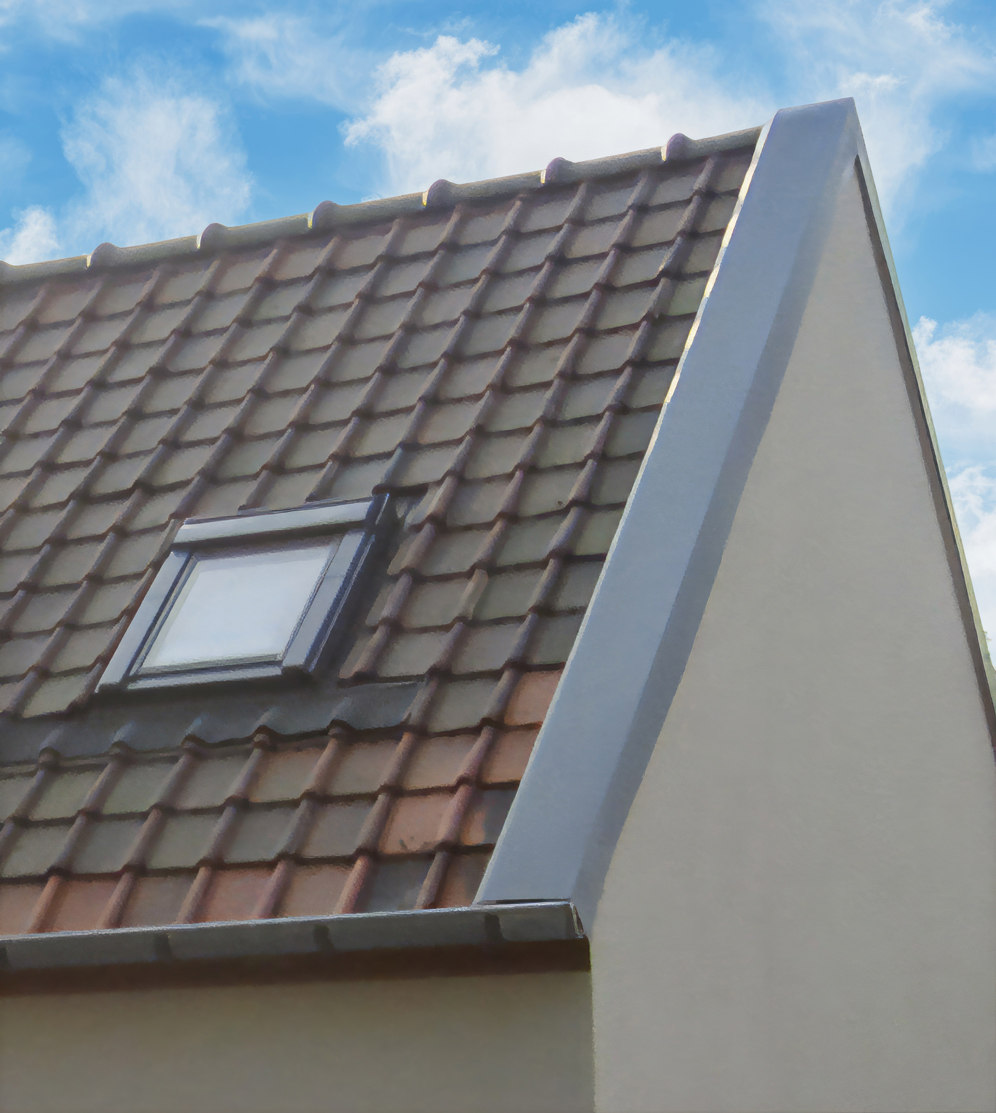

Optie 1 – Herontwerpen van een hanggoot
De hanggoot kan herontworpen worden zoals in de bestaande situatie (zie afbeelding 2). In dit geval moet het dakvlak verlengd worden en wordt de goot horizontaal verplaatst over een afstand van ongeveer 15 cm (12 cm voor het ETICS en ten minste 3 cm voor de dakoversteek). Bij een dakhelling van 45° moet de goot ook verticaal over dezelfde afstand verplaatst worden. Het gevelmetselwerk moet dan afgeslepen worden over een hoogte die ongeveer overeenstemt met deze afstand om de continuïteit van de isolatie te waarborgen. Door deze aanpassing komt de goot lager te liggen dan haar oorspronkelijke niveau en wordt de deflector zichtbaar.

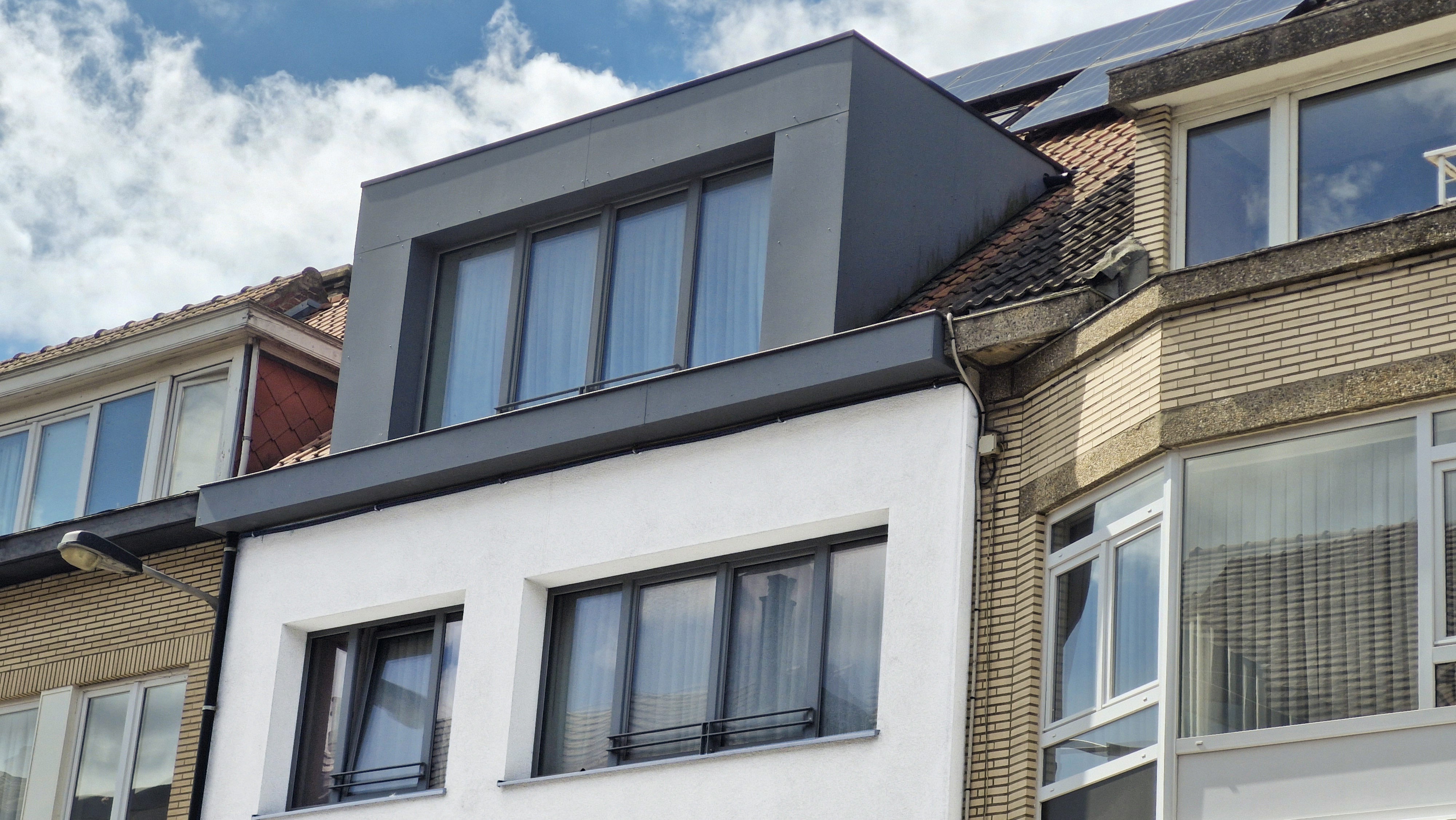

Optie 2 – Ontwerpen van een bakgoot
De tweede optie bestaat erin om de goot te vervangen door een bakgoot. Zodoende hoeft men het gevelmetselwerk niet af te slijpen en blijft het niveau van de goot behouden (zie afbeelding 3). Om gevolgschade in het ETICS bij gebeurlijke gebreken in de naadverbindingen van de bakgoot te vermijden, dient men onder de zinken bakgoot een dampopen onderdakfolie (zie nr. 17 in afbeelding 3) aan te brengen.
