HeatLoad - Warmteverlies – Warmtebelasting van gebouwen

Terug naar : buildwise-tools
De warmtebelasting van gebouwen, ook bekend als warmteverlies, kan worden berekend volgens de norm NBN EN 12831-1 (2017) en haar nationale bijlage (ANB 2020). Deze laatste biedt standaardwaarden om de berekeningen mee uit te voeren. Hieronder vindt je twee tools. De eerste (Standard Heatload) is een Excel-bestand waarmee gedetailleerde berekeningen kunnen worden gemaakt in overeenstemming met de norm en de bijlage. De tweede is een webapplicatie die een snelle schatting geeft op basis EPB-gegevens van het gebouw (bestaande gebouwen of nieuwbouw) of op de energierekeningen voor woongebouwen (alleen bestaande gebouwen ). De specifieke kenmerken van deze twee tools, hun gebruiksvoorwaarden en hun verschillen worden hieronder uitgelegd.
Heatload Notext Square
Version 4.2 (Standard Headload) - 2.0 (Heatload Web)
17 juni 2024

Standard HeatLoad

Excel-bestand voor de berekening van de thermische belasting volgens NBN EN 12831-1 ANB 2020. Om de tool te kunnen gebruiken, moet u de wijzigingen toestaan en de macro’s inschakelen. De toepassing van het rekenblad staat beschreven in de handleiding

Handleiding

Handleiding voor de Standaard Heatload tool

Contact

Sébastien Pecceu

HeatLoad Webapplicatie

Schatting van het warmteverlies van een volledige woning op basis van EPB-gegevens of EPC-gegevens of op basis van het verbruik in het verleden. Snelle schatting van de ruimtes verliezen

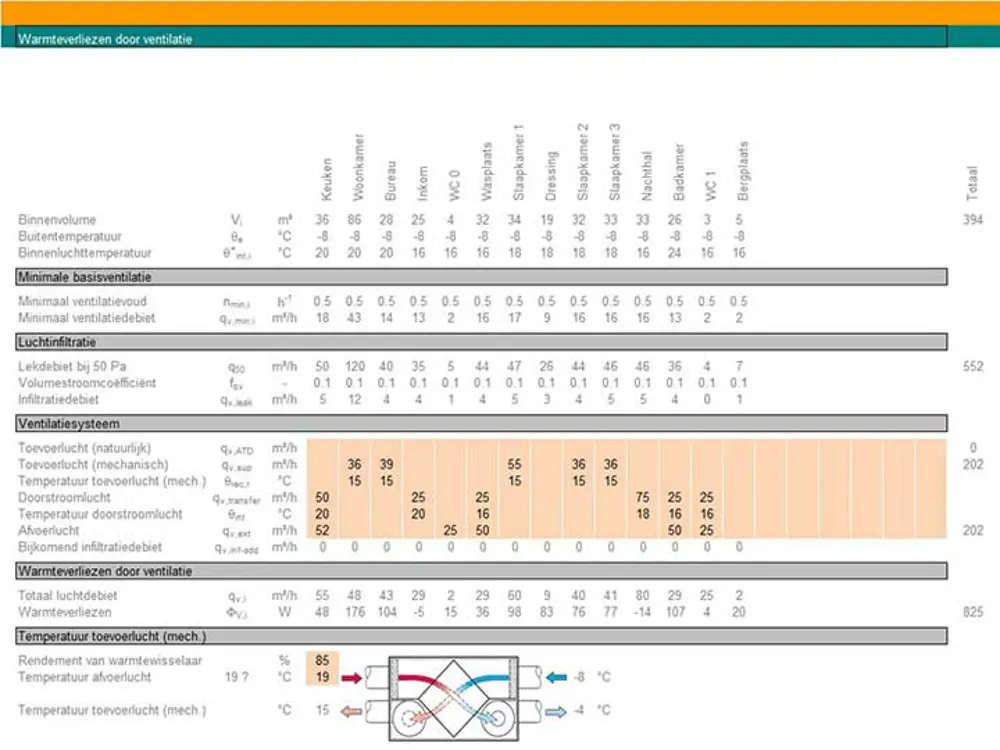

Standard HeatLoad

Het Excel-tool Standard Heatload maakt het mogelijk om de thermische belasting van ruimtes en het gebouw te berekenen volgens de norm NBN EN 12831-1 ANB 2020. Deze methode vereist het invoeren van de geometrische gegevens van het gebouw, de warmteoverdrachtscoëfficiënten van de muren (U-waarden) en informatie over ventilatie en luchtdichtheid. Het is van toepassing op elk type gebouw (nieuw of bestaand, residentieel of niet-residentieel). Dit is de aanbevolen referentiemethode wanneer de gegevens beschikbaar zijn en die de meeste technische en juridische zekerheid biedt. Dit hulpmiddel maakt het ook mogelijk om radiatoren en vloerverwarming te dimensioneren. De details worden in de handleiding toegelicht.

Deze tool is gebaseerd op de methode beschreven in de Belgische nationale bijlage, die een vereenvoudigde rekenmethode is in vergelijking met de basismethode beschreven in de Europese norm. Beide methoden maken integraal deel uit van de norm en zijn daarom toepasbaar.

In het kader van de EPB-regelgeving in Vlaanderen (nieuwbouw of gelijkgesteld) wordt gevraagd om deze norm (NBN EN 12831-1 of nationale bijlage ANB 2020) te gebruiken om aan te tonen dat het afgiftesysteem op lage aanvoertemperatuur (45°C) werkt. De tool Standard Heatload mag daarvoor gebruikt worden, maar er bestaan ook andere tools.

Catalogus met U-waarden

De warmteoverdrachtscoëfficiënten van muren (U-waarden) zijn een essentieel element van de warmtebelastingsberekening. Aangezien die waarden niet altijd gekend zijn, bieden wij een catalogus van indicatieve U-waarden voor gangbare muren.

Opmerking

De Excel-tool die je gaat downloaden bevat macro's. Microsoft heeft zijn beleid inzake macro's aangescherpt en bestanden moeten worden "unblocked" voordat ze kunnen worden geopend om macro's mogelijk te maken:

Rechtsklik op het bestand >> Eigenschappen >> tabblad Algemeen >> Vink het vakje "Unblock" helemaal onderaan het venster aan.

Gedetailleerde beschrijving van de procedure.

Heatload Web

De webapplicatie Heatload is alleen van toepassing op bestaande residentiële gebouwen. Het maakt het mogelijk om het warmteverlies van een woning te schatten:

  • op basis van vorige rekeningen (gas, elektriciteit, stookolie), de locatie van het gebouw, en enige informatie over het bestaande verwarmingssysteem.
  • op basis van EPB- of EPC-gegevens, voor bestaande gebouwen of nieuwbouw.

In beide gevallen richt de berekening zich alleen op de dimensionering van de warmtegenerator van een centrale verwarmingsinstallatie (WP, ketel, …), maar niet van het afgiftesysteem per ruimte (radiatoren, convectoren of vloerverwarming).

De applicatie heeft een derde methode om de verliezen ruimte per ruimte te bepalen, voor de dimensionering van het afgiftesysteem (radiatoren of vloerverwarming)

HeatLoad Screenshot

Schatting op basis van vorig energieverbruik

Deze methode is bruikbaar als het bestaande systeem een centrale verwarming op gas, stookolie, of elektrische verwarming is, in afwezigheid van bijverwarming (houtkachels, pellet, of andere bijverwarmingen). Je kan snel een schatting bekomen op basis van facturen van één tot enkele jaren.

De gebruikte facturen moeten nog altijd representatief zijn voor de huidige kenmerken van het gebouw en de verwarmingsgewoonten van de bewoners.

Schatting op basis van EPB- of EPC-gegevens

Het is mogelijk om het warmteverlies te schatten op basis van EPB- (nieuwbouw) of EPC- (bestaande gebouwen) gegevens. Enige informatie uit die documenten (beschermd volume, warmteverliesoppervlakte, K-peil, …) volstaat om een schatting te doen.

Voor bestaande gebouwen (EPC-gegevens) is het aanbevolen om te verifiëren dat het document nog representatief is voor het gebouw.

Snelle inschatting van de verliezen voor een of meerdere ruimtes

Deze methode is geïnspireerd op de berekening volgens de norm NBN 12831-1, maar maakt een eenvoudigere en snellere invoer mogelijk. De verliesoppervlakken worden geschat op basis van de vloeroppervlakte en een paar basis informatie. Het is bijvoorbeeld niet nodig om alle metingen van de binnenwanden in te voeren.

Als alle ruimtes van het gebouw zijn ingevoerd, kan het totale resultaat ook worden gebruikt voor de dimensionering van de warmtegenerator.

De resultaten van deze methode liggen meestal zeer dicht bij de gedetailleerde berekening volgens de norm, met soms een neiging tot overschatting, vooral in slaapkamers.
Ze is uitsluitend toepasbaar op woningen met gebruikelijke typologieën (plafondhoogtes < 3 m, normale glasverhoudingen). Voor zeer ruimtes met een zeer hoge plafondhoogte, of ruimtes met veel beglazing (vliesgevels, veranda’s), is het aanbevolen om de methode van de norm te gebruiken.

Welke berekeningsmethode en -tool te gebruiken?

De volgende tabel helpt je om te bepalen welk hulpmiddel het beste past bij jouw behoeften.



Standard HeatLoad

HeatLoad Web – Methode op basis van vorige verbruik

HeatLoad Web - PEB

 Heatload Web – Snelle schatting per ruimte

Norm

NBN EN 12831-1 ANB 2020

-

Geen, maar de berekening formules zijn gelijkaardig aan  NBN EN 12831-1 ANB 2020

Geen, maar de berekening formules zijn gelijkaardig aan  NBN EN 12831-1 ANB 2020

Type gebouw

Alle types gebouwen (residentiële en niet residentiële)

Residentiële

Residentiële

Residentiële

Nieuwbouw of bestaande gebouwen

Nieuwbouw en bestaande gebouwen

Bestaande gebouwen

Nieuwbouw en bestaande gebouwen

Nieuwbouw en bestaande gebouwen

Warmteverlies per ruimte

Ja

Neen

Neen

Ja

Warmteverlies van de woning

Ja

Ja

Ja

Ja, als alle ruimtes ingevoerd zin

Nodige gegevens

Afmetingen van het gebouw en van elke ruimte

U-waarden van buiten- en binnenwanden

Kenmerken van de ventilatie

Informatie over de luchtdichtheid

Historiek van energieverbruik (één tot enkele jaren afhankelijk van het bestaand verwarmingssysteem)

  • Beschermd volume
  • Warmteverliesoppervlakte
  • Isolatie van het gebouw : gemiddelde U-waarde of K-peil
  • Ventilatiesysteem
  • Luchtdichtheid
  • Vloeroppervlakte van elke ruimte
  • Proportie van binnen/buitenmuren van elke ruimte
  • U-waarden van buitenwanden
Schatting van luchtdicthheid en informatie over de ventilatie

Aanbeveling

Veiligste methode vanuit technische en juridisch oogpunten

Realistische schatting van generatorvermogen voor niet of weinig geïsoleerde gebouwen, waarvan het gebruik op korte termijn niet zal veranderen

Realistische berekening het warmteverlies foor middelmatig of goede geïsoleerde woningen, als de EPB-documenten overeenkomen met de werkelijkheid Verliezen van ruimtes om de emissiesysteem vermogen te bepalen
