Uitvinding:

Het betreft een houtschakelbouwsysteem dat een oplossing moet bieden voor een belangrijk nadeel van houtmassiefbouw, zijnde krimp en uitzetting in functie van de vochtigheidsgraad, in het bijzonder loodrecht op de vezel.

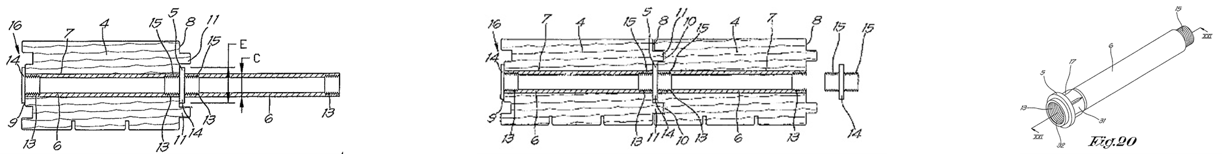

De oorspronkelijke oplossing bestond uit massief opgebouwde houten balken die voorzien zijn van 150 mm ronde rasterboringen. Ze worden op de werf op lengte gezaagd en vormstabiel verbonden met dwars doorlopende stalen assen. Deze assen waren deels voorzien van schroefdraad en werden met elkaar verbonden per opgebouwde massieve houten balk zoals weergegeven in onderstaande figuur.

De verbinding was verdoken, maar vond wel steeds plaats ter hoogte van het grensvlak van de afzonderlijke houten elementen. Dit bleek niet zo gunstig voor de schraagstijfheid van de houten wanden. Zelfs wanneer de stalen elementen de afzonderlijke houten elementen in positie houden en dus een cumulatie van vervormingen kunnen voorkomen, kunnen er toch openingen ontstaan tussen de afzonderlijke elementen, waardoor de krachtsoverdracht tussen de houten elementen verdwijnt en de wand niet langer als één geheel werkt. Hierdoor moeten bijvoorbeeld ter hoogte van ramen extra maatregelen worden genomen om de doorbuiging op te vangen. Onderstaande aanpassing probeert hieraan te verhelpen.

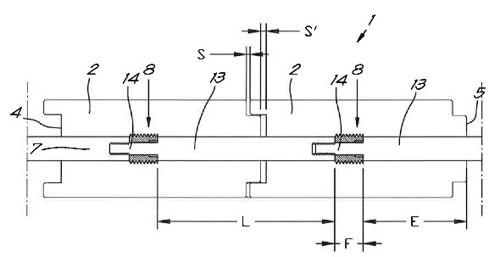

In de fabriek wordt een schroefhuls aangebracht in het midden van de houten wanden die functioneert als een verankeringselement (8) gecombineerd met de metalen afstandshouders (13) en de schroefdraad die voorzien is aan de buitenzijde van het verankeringselement zorgt dit voor een sterke fixatie van de metalen elementen dan bij de vorige uitvoering. Hierdoor gaat het hout ook niet of minder bewegen ten opzichte van de metalen elementen en wordt de schraagstijfheid verbeterd.

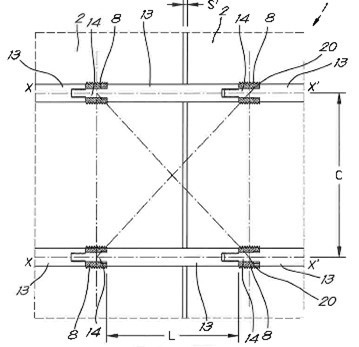

De afstandshouders worden op de werf aangebracht bij montage van de houten elementen en zorgen er mee voor dat de verankeringselementen in die richting op hun plaats blijven. De verankeringselementen bevinden zich op gelijke tussenafstand, zowel verticaal (C) als horizontaal (L), waardoor het geheel een betere schraagstijfheid krijgt.
