Uitvinding:

De huidige uitvinding betreft een nieuwe methode voor het afdichten van voegen tussen 2 aangrenzende elementen. De octrooiaanvraag is één van de resultaten van het doctoraat van Stéphanie Van Linden ‘Fourth Generation Watertightness: A performance-based Strategy to control rainwater infiltration in façade systems’.

Om een effectieve afdichting tussen gevelelementen te realiseren moeten een aantal problemen worden verholpen. Eerst en vooral moet waterinfiltratie voorkomen worden. Dit kan door het water buiten te houden, ofwel door het water dat toch door de dichting komt terug naar buiten te draineren.

Verder moet de voeg ook in goede staat zijn om bewegingen op te vangen van de gevelelementen, maar ook om maat- en vormafwijkingen bij de gevelelementen en plaatsingstoleranties op te vangen. Eventuele scheurtjes of barstjes in de waterdichtheid ten gevolge van bewegingen of veroudering mogen geen aanzienlijke waterinfiltratie tot gevolg hebben, vooral niet wanneer de ondergrond vochtgevoelig is. Het doel van de afdichting is dus zowel een lucht- als waterdichtheid te realiseren, zodat er geen water kan doordringen tot de binnenomgeving.

Het voegmateriaal is samendrukbaar (minstens 60% van de oorspronkelijke afmetingen), bij voorkeur een open of gesloten celstructuur (bv. polyurethaanschuim).

Het voegmateriaal bestaat uit een achterliggend gedeelte dat perfect aansluit op de aangrenzende gevelelementen, zodat een goede luchtdichtheid verkregen wordt (bijvoorbeeld met een gesloten celstructuur). Het voorste gedeelte van de voegband is voorzien van uitsparingen die van boven naar beneden lopen en zorgen voor de drainage van het voegmateriaal. Geen enkele van deze openingen loopt door tot het achterliggende gedeelte, omdat hierdoor een onderbreking in de luchtdichtheid zou kunnen ontstaan.

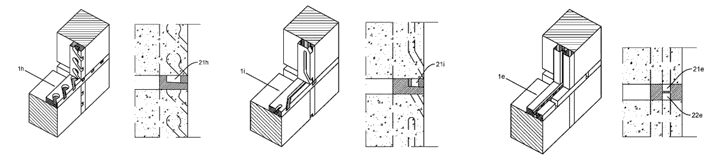

Er worden een aantal uitvoeringsvarianten in het octrooi opgesomd. Hun prestaties inzake waterdichtheid evenals het risico op waterstagnatie worden in het doctoraat ook met elkaar vergeleken. Het belangrijkste onderscheid is vooral de mate waarin het drainerende kanaal al dan niet doorloopt en of dit effect heeft op de waterdichtheid en het drainerende vermogen van de voegverbinding. Drie van dergelijke varianten worden weergegeven in onderstaande figuur.

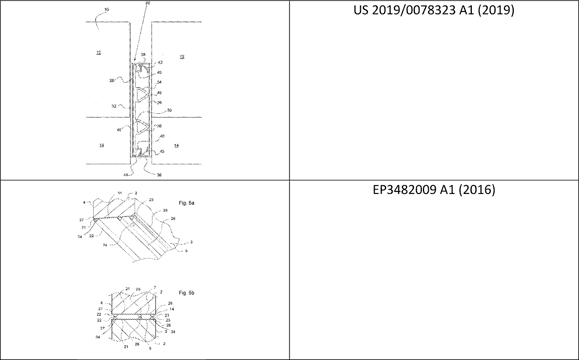

De oplossing die hier wordt voorgesteld zou een geringer risico hebben op waterinfiltratie dan de oplossing uit US 2019/0078323 A1 en EP3482009 A1, waar het contact veel gevoeliger is voor de hierboven opgesomde toleranties. Het gaat bovendien ook over een geïntegreerde oplossing, waarbij waterdichting, luchtdichting en drainage in één product geïntegreerd worden dat in één keer kan worden aangebracht.
